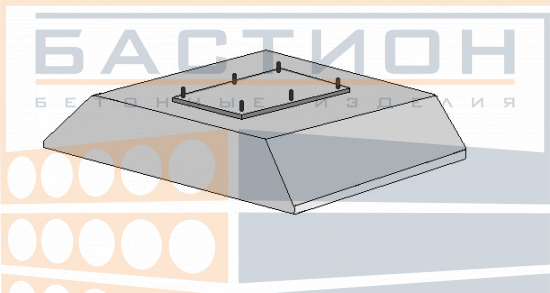

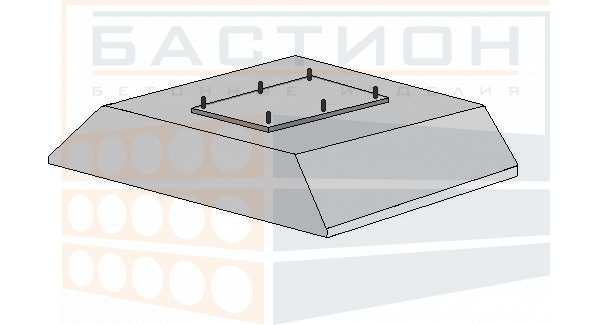

Основание под стелу (пилон)

Основание под стелу (пилон) — это железобетонный элемент, предназначенный для передачи нагрузки от вертикальной конструкции (стелы или пилона) на фундаментное основание. Изделие выполнено из тяжелого бетона с внутренним стальным армированием, что обеспечивает восприятие изгибающих и сжимающих усилий в узле опирания.

Применяется в составе монументальных, мемориальных или архитектурных сооружений при установке отдельно стоящих стел и пилонов. Ошибки в конструировании или монтаже основания приводят к неравномерной осадке, крену или потере устойчивости надземной части.

Область применения и технические особенности

Монтаж основания выполняется на выровненную поверхность фундамента или подготовленное основание с обязательным выверкой горизонтальности. Сопряжение со стелой осуществляется через закладные детали или выпуски арматуры, расположение которых уточняется по проекту.

• Основание обеспечивает равномерное распределение сосредоточенной нагрузки от стелы на большую площадь, предотвращая локальные деформации грунта.
• Изделие рассчитано на установку на фундаментные блоки или монолитную плиту с классом бетона не ниже указанного в проектной документации.
• Горизонтальная плоскость основания должна быть выверена по уровню; отклонение от горизонтали не должно превышать значений, заданных проектом.
• Соединение со стелой выполняется путем сварки закладных деталей или анкеровки выпусков арматуры в тело основания.
• Типичная ошибка — отсутствие гидроизоляции между основанием и фундаментом, что приводит к капиллярному подсосу влаги и коррозии арматуры.
• Масса изделия 870 кг позволяет производить монтаж с использованием автокрана грузоподъемностью не менее 1 т.

Параметры армирования и класс бетона подбираются по проекту в зависимости от расчетных нагрузок и грунтовых условий.

Правила хранения и транспортировки изделия

Хранение осуществляется на ровной площадке с твердым покрытием. Изделие укладывается в рабочее положение (горизонтально) на деревянные прокладки толщиной не менее 50 мм, расположенные под углами или ребрами жесткости. Высота штабеля не должна превышать двух рядов при условии установки прокладок между ярусами строго по одной вертикальной линии.

Транспортировка производится в горизонтальном положении с фиксацией от смещения деревянными клиньями или ремнями. Перевозка навалом запрещена. Погрузка и выгрузка выполняются мягкими стропами для исключения сколов кромок и повреждения закладных деталей.
