Контрфорс КФ (т.п. 811-29)

Контрфорс КФ (т.п. 811-29) — это железобетонный элемент, предназначенный для усиления стен силосных траншей в составе сборных конструкций по типовому проекту 811-29. Изделие воспринимает распорные усилия от сыпучего материала, передаваемые на стеновые панели, и обеспечивает устойчивость вертикальных ограждающих конструкций. Материал — тяжелый бетон с внутренним стальным армированием, что гарантирует длительную несущую способность в условиях эксплуатации под нагрузкой.

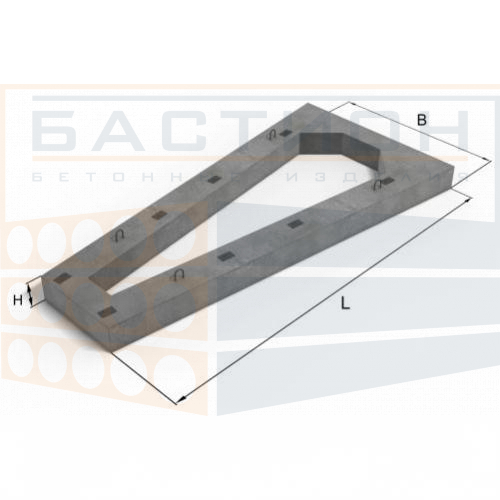

Контрфорсы КФ применяются при строительстве силосных траншей для хранения зерна, цемента и других сыпучих грузов. Неправильный подбор или монтаж контрфорса может привести к потере устойчивости стен и разрушению сооружения. Размеры изделия (3000×1500×200 мм) и масса 930 кг определяют технологию установки с применением грузоподъемной техники.

Область применения и технические особенности

Контрфорс КФ монтируется на предварительно подготовленное основание по проектной документации. Элемент соединяется со стеновыми панелями через закладные детали сваркой или на болтовых соединениях, обеспечивая жесткую фиксацию узла. Установка контрфорсов производится строго в проектном положении с контролем вертикальности и соответствия примыкающих панелей.

• Элемент предназначен для восприятия горизонтальных нагрузок от давления сыпучего тела на стену силосной траншеи.
• Применяется в составе сборных конструкций по типовому проекту 811-29, допускается только при соответствии всех элементов проекту.
• Монтаж выполняется на фундамент или бетонную подготовку с выверкой по осям и отметкам.
• Сопряжение контрфорса со стеновыми панелями осуществляется через стальные закладные детали, сварные швы защищаются от коррозии.
• После установки выполняется заполнение швов и при необходимости обетонирование примыканий для распределения нагрузки.
• Не допускается установка контрфорса на неподготовленное основание или при отклонении размеров панелей от проектных.
• Минимальная прочность бетона в проектном возрасте и класс арматуры задаются рабочей документацией.

Правильное расположение контрфорсов в плане и их надежное крепление к стенам являются ключевыми факторами долговечности сооружения. При проектировании учитывается шаг расстановки элементов, определяемый расчетом по действующим нагрузкам.

Правила хранения и транспортировки изделия

Контрфорсы КФ хранятся на складе готовой продукции в горизонтальном положении на деревянных прокладках, расположенных строго в местах строповки. Штабелирование не более двух ярусов с прокладками толщиной не менее 40 мм. Штабель должен быть устойчивым, исключающим падение элементов.

Транспортировка производится на специализированном транспорте с опиранием на ложементы. При перевозке контрфорсы фиксируются инвентарными растяжками от смещения и опрокидывания. Погрузка и выгрузка выполняются с использованием мягких стропов, исключающих повреждение кромок. Запрещается сбрасывание и транспортировка навалом.
