Фундаментная плита для установки павильонов ожидания, тип 3.1

Фундаментная плита для установки павильонов ожидания, тип 3.1 — это железобетонное изделие, предназначенное для создания основания под легкие павильоны ожидания общественного транспорта. Плита воспринимает нагрузки от опорных стоек павильона и передает их на грунт, обеспечивая устойчивость конструкции. Изделие изготавливается из тяжелого бетона с внутренним стальным армированием, что гарантирует необходимую несущую способность и сопротивление изгибающим усилиям.

Применение данной плиты обязательно при установке павильонов типа 3.1 на площадках с пониженной несущей способностью грунта или при необходимости обеспечения жесткого опирания. Неправильный выбор плиты или нарушение технологии монтажа могут привести к перекосу павильона, повреждению остекления и снижению срока службы конструкции. Поэтому размеры и армирование плиты должны строго соответствовать проекту для конкретных грунтовых условий.

Область применения и технические особенности

Монтаж фундаментной плиты выполняется на выровненное грунтовое основание или песчаную подушку толщиной, заданной проектом. Плита укладывается в проектное положение с помощью крана, фиксация осуществляется за счет собственного веса (4100 кг) и, при необходимости, дополнительных анкерных элементов. Сопряжение с колоннами павильона выполняется через закладные детали, расположенные в теле плиты. Точность установки по высоте контролируется нивелиром.

• Плита типа 3.1 предназначена для типовых павильонов ожидания, соответствующих серии 3.1 по рабочей документации.
• Изделие рассчитано на эксплуатацию в условиях открытого воздуха — защита от температурных колебаний и осадков обеспечивается бетоном с морозостойкостью и водонепроницаемостью по проекту.
• Монтаж плит производится на сухое или влажное основание, допускается установка на песчаную подготовку с уплотнением до коэффициента не менее 0,95.
• Закладные детали плиты должны быть очищены от ржавчины и обеспылены перед приваркой колонн павильона.
• При монтаже в зимних условиях основание должно быть отогрето для избежания промерзания бетона шва.
• Допускается установка нескольких плит вплотную друг к другу для создания сплошного фундамента под павильоны большей площади — швы заполняются цементно-песчаным раствором.
• Не допускается опирание плиты на мерзлый грунт или непромороженное основание, так как это вызовет деформации после оттаивания.

Требования к монтажу плит устанавливаются проектом и должны неукоснительно соблюдаться для обеспечения расчетного срока службы конструкции.

Правила хранения и транспортировки изделия

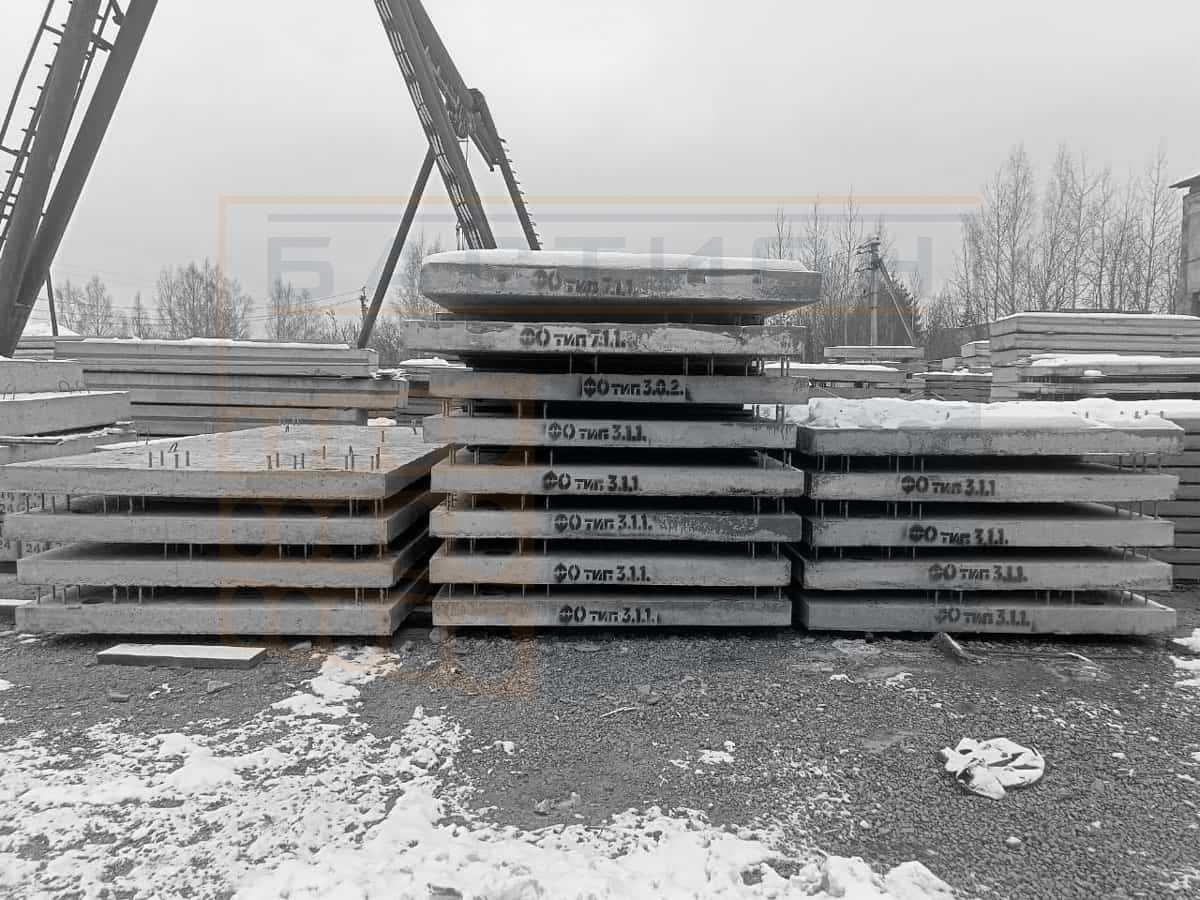

Плиты хранятся в штабелях высотой не более двух рядов на ровной площадке с твердым покрытием. Изделия укладываются на деревянные прокладки толщиной не менее 50 мм, расположенные строго в местах строповки. Запрещается складирование плит непосредственно на грунт без выравнивающего слоя.

Транспортировка плит осуществляется в горизонтальном положении на автотранспорте с использованием бортовых фиксаторов для предотвращения смещения. В одну машину грузоподъемностью 20 тонн допускается загрузка не более 4 изделий при полном использовании грузоподъемности. При перевозке исключается взаимное касание плит и ударные нагрузки. Строповка производится за все петли равномерно.
