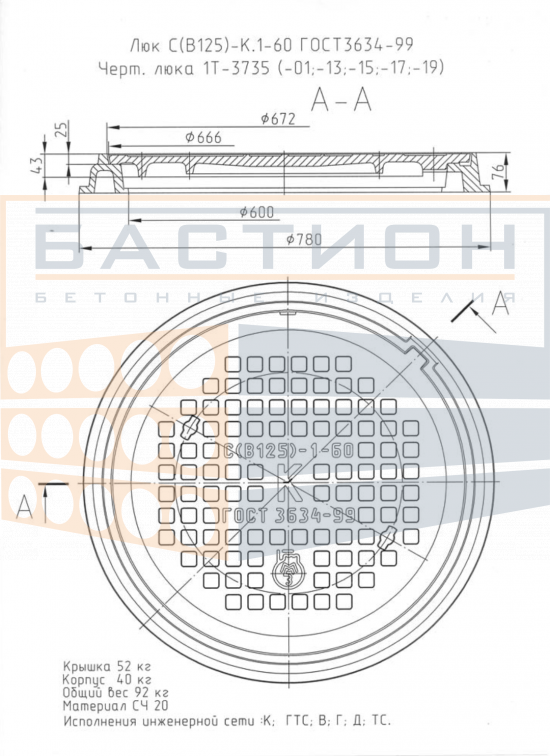

Люк средний чугунный С(В125)-ГТС.1-60 Ø780×76 мм

Люк средний чугунный С(В125)-ГТС.1-60 предназначен для установки на смотровые колодцы городской телефонной сети.

Изделие относится к классу нагрузки B125 и рассчитано на номинальную нагрузку 125 кН (до 12,5 тонн). Наружный диаметр корпуса составляет 780 мм, высота — 76 мм, диаметр проёма — 600 мм. Общая масса изделия составляет 92 кг, из которых 52 кг приходится на крышку и 40 кг — на корпус.

Корпус и крышка изготовлены из серого чугуна СЧ20. Чугунная конструкция обеспечивает необходимую прочность и устойчивость изделия при эксплуатации.

Маркировка «ГТС» обозначает исполнение для городской телефонной сети. Люк выполнен по чертежу 1Т-3735-01.

Характеристики

• Марка: С(В125)-ГТС.1-60

• Чертёж: 1Т-3735-01

• Назначение: городская телефонная сеть

• Тип: средний чугунный люк

• Класс нагрузки: B125

• Номинальная нагрузка: 125 кН

• Материал: СЧ20

• Наружный диаметр корпуса: 780 мм

• Диаметр проёма: 600 мм

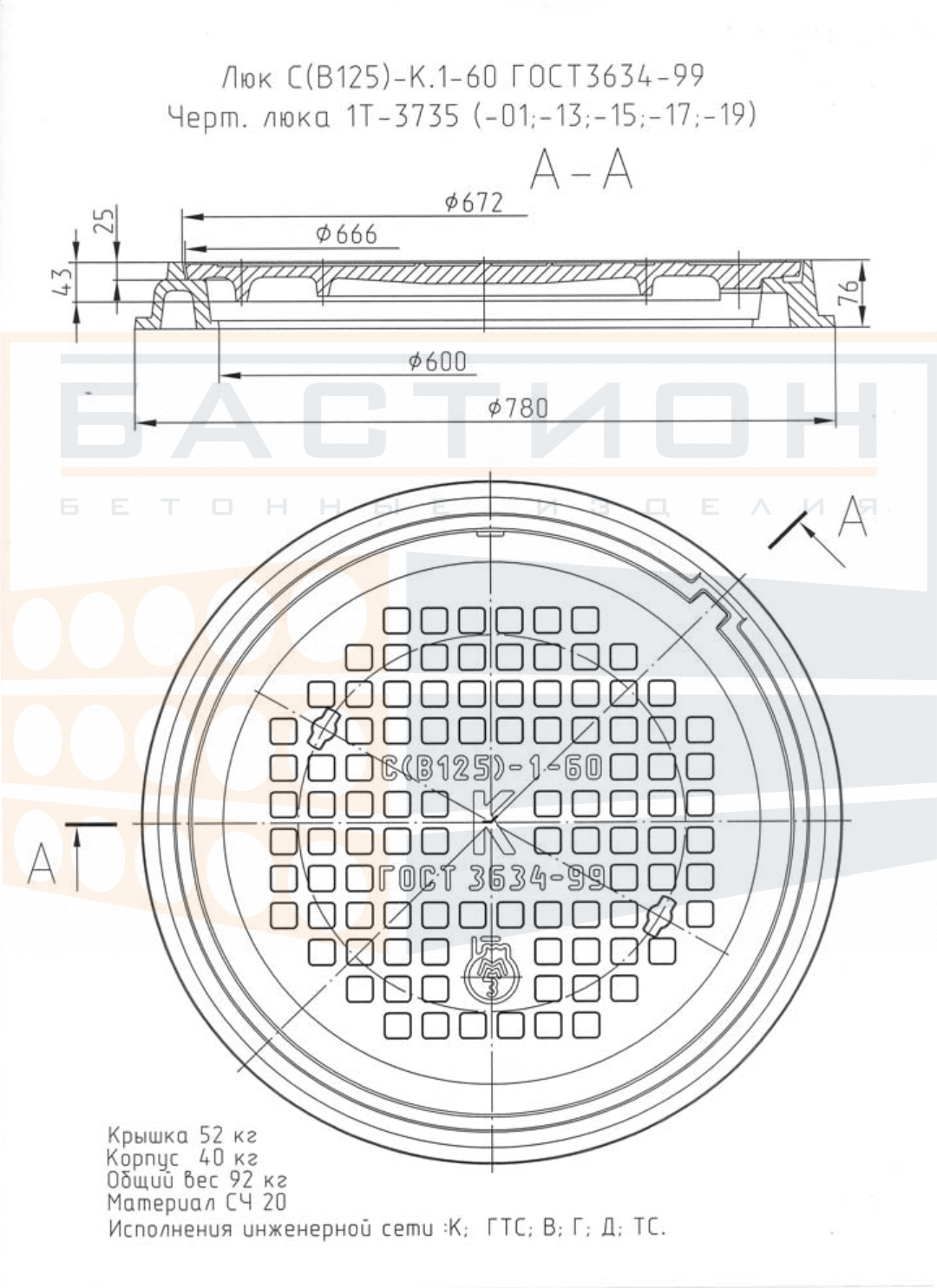

• Размеры крышки по чертежу: Ø666 / Ø672 мм

• Высота корпуса: 76 мм

• Высота крышки: 43 мм

• Масса изделия: 92 кг

• Масса крышки: 52 кг

• Масса корпуса: 40 кг

• Транспортный объём: 0.036 м³

Доставка

Доставка люков С(В125)-ГТС.1-60 осуществляется автомобильным транспортом до объекта заказчика. Стоимость и сроки доставки рассчитываются индивидуально с учётом количества изделий, адреса объекта и условий разгрузки.

Во время перевозки изделия необходимо надёжно закреплять, исключая их смещение и механические повреждения.

Хранение

Люки следует хранить на ровном твёрдом основании в устойчивом положении. Необходимо исключить загрязнение и повреждение корпуса, крышки и сопрягаемых поверхностей.

При штабелировании изделия размещают устойчиво, не допуская нагрузок, способных вызвать повреждение элементов люка.
