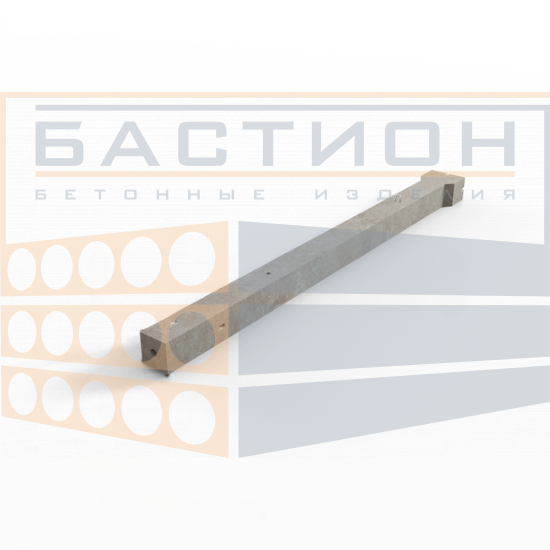

Колонна 2К108-5М3-C по серии 1.423.1-5,88, выпуск 1

Колонна 2К108-5М3-C — это железобетонный вертикальный элемент, применяемый в составе каркаса одноэтажных производственных зданий по серии 1.423.1-5/88, выпуск 1. Элемент воспринимает и передаёт нагрузки от вышележащих конструкций (покрытия, перекрытия, подкрановых балок) на фундамент через опорные узлы, обеспечивая пространственную жёсткость и устойчивость здания.

Колонна изготавливается из тяжёлого бетона с внутренним стальным армированием. Габаритная длина 11850 мм и сечение 700×400 мм определяют её применение в пролётах с соответствующей высотой. Масса 8300 кг требует применения грузоподъёмной техники и специальных траверс при монтаже. Отклонение от проектного положения, повреждение опорных участков или неправильное сопряжение с фундаментом приводят к перераспределению усилий и потере несущей способности каркаса.

Область применения и технические особенности

Колонна 2К108-5М3-C устанавливается в проектное положение по разбивочным осям и высотным отметкам, фиксируется в фундаменте по схеме, заданной серией. До окончательного закрепления (омоноличивания или сварки закладных деталей) элемент временно раскрепляется связями. Сопряжение с ригелями, фермами или подкрановыми балками производится через предусмотренные закладные детали и опорные консоли.

• Элемент предназначен для работы в составе поперечной или продольной рамы каркаса одноэтажного здания.
• Воспринимает вертикальные нагрузки от покрытия, перекрытия и кранового оборудования, а также горизонтальные (ветровые, торможение крана).
• Установка колонны ведётся по проектной документации с контролем вертикальности и совпадения осей.
• Консольные и опорные участки должны быть защищены от повреждений при транспортировке и монтаже.
• Сварка закладных деталей и омоноличивание стыков выполняется после выверки положения элемента по проекту.
• Изменение сечения колонны, пробивка отверстий или подрезка арматуры без согласования с проектной организацией не допускается.

Типоразмер подбирается инженерным расчётом в зависимости от пролёта, высоты здания, крановой нагрузки и снегового района. Ошибки в подборе сечения или армирования компенсируются только заменой элемента.

Правила хранения и транспортировки изделия

Колонну складируют в горизонтальном положении на выровненном основании. Прокладки располагают в опорных зонах, строго в одной вертикальной плоскости во всех рядах штабеля. Торцы, консоли, закладные детали и монтажные петли защищают от механических повреждений. Высота штабеля и количество рядов задаются проектом хранения или рекомендациями завода-изготовителя.

При перевозке колонну фиксируют на транспортном средстве от продольного и поперечного смещения, перекоса и соударения. Строповка производится за монтажные петли или специальные захваты. Запрещается опирать изделие на выступающие консоли или распорки. Разгрузку выполняют с использованием траверс, исключающих изгиб элемента вне расчётной схемы.
