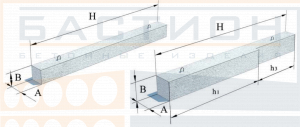

Колонна 8КФ106-3 по серии 1.427.1-3, выпуски 3 и 1,87

Колонна 8КФ106-3 — это железобетонный элемент фахверкового каркаса, предназначенный для крепления стеновых панелей и передачи ветровых, температурных и других воздействий от ограждающих конструкций на фундамент и основные несущие элементы здания. Изделие относится к серии 1.427.1-3, выпуски 3 и 1/87, и применяется в составе каркасов промышленных и производственных зданий. Материал — тяжелый бетон с внутренним стальным армированием, что обеспечивает восприятие проектных усилий и устойчивость формы в процессе эксплуатации.

Фахверковая колонна воспринимает горизонтальные и вертикальные усилия от стенового ограждения, собственного веса и случайных нагрузок, передавая их на фундамент и вышележащие элементы покрытия. Ошибки при подборе или монтаже — смещение относительно разбивочных осей, отклонение от вертикали, недостаточная фиксация в фундаменте — могут привести к перегрузке закладных деталей, нарушению плотности стыков и снижению несущей способности каркаса. Типоразмер и конфигурация колонны определяются проектной схемой здания.

Область применения и технические особенности

Колонна устанавливается в проектное положение с контролем вертикальности и совмещения осей. Нижняя часть закрепляется в фундаменте, верхняя — сопрягается с конструкциями покрытия или связями. До завершения проектных соединений элемент фиксируется временными связями и расчалками, исключающими потерю устойчивости.

• Назначение — восприятие нагрузок от стеновых панелей и передача их на фундамент и каркас здания.
• Применяется в составе фахверковых систем по серии 1.427.1-3, выпуски 3 и 1/87, в промышленных и производственных зданиях.
• Сопряжение с фундаментом осуществляется через стаканного типа узел или по проектной схеме, определяемой рабочей документацией.
• Верхняя часть колонны соединяется с ригелями, балками или фермами покрытия с помощью закладных деталей и сварки с последующим омоноличиванием.
• Контроль установки проводится по разбивочным осям и высотным отметкам, вертикальность выверяется теодолитом.
• Типичная монтажная ошибка — перегрузка консолей или закладных деталей при нерасчетном приложении нагрузок, что требует точного соблюдения проектной схемы.
• Изменение геометрии колонны, сверление отверстий или подрезка арматуры без проекта не допускаются, так как снижают несущую способность сечения.

При монтаже необходимо обеспечить проектное закрепление в узлах сопряжения, исключающее деформации в период строительства. Типоразмер колонны подбирается по нагрузкам и габаритам здания, заданным в рабочей документации.

Правила хранения и транспортировки изделия

Колонны хранятся в положении, предусмотренном проектом хранения, обычно в горизонтальном штабеле на выровненной площадке с подкладками, расположенными строго по вертикали в местах опорных усилений. Подкладки укладываются на расстоянии не менее 0,2L от торцов, исключая прогиб консольных участков и повреждение закладных деталей, монтажных петель и торцевых кромок. Высота штабеля не должна превышать значений, при которых нижние ряды получают недопустимые деформации.

При транспортировке колонны закрепляются так, чтобы исключить продольное и поперечное смещение, перекос, соударение и опирание на выступающие части. Строповка осуществляется за монтажные петли или в специально предусмотренные места с использованием траверс, исключающих концентрацию напряжений. Запрещается перевозка колонн навалом, сброс с высоты и перемещение волоком. Погрузка и выгрузка производятся плавно, без рывков и ударов.
