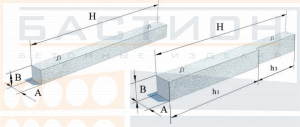

Колонна 7КФ94-4 по серии 1.427.1-3, выпуски 3 и 1,87

Колонна 7КФ94-4 — это железобетонная фахверковая колонна, применяемая в качестве вертикального элемента стенового ограждения одноэтажных промышленных зданий. Она предназначена для крепления стеновых панелей и передачи ветровых и иных воздействий от ограждающих конструкций на основные несущие элементы каркаса (колонны, фундаменты, покрытие). Типоразмер разработан в рамках серии 1.427.1-3, выпуски 3 и 1/87.

При монтаже колонны необходимо контролировать положение относительно разбивочных осей и вертикальность. Отклонение от проектного положения может привести к нарушению плоскости стены, сложностям при стыковке панелей и нерасчётному перераспределению усилий. Недостаточная фиксация в фундаменте и отсутствие временного раскрепления до завершения проектных связей являются частыми причинами деформаций. Локальные повреждения опорных зон, закладных деталей и консолей снижают несущую способность узла.

Область применения и технические особенности

Колонна устанавливается в проектное положение с контролем вертикальности и соосности по разбивочным осям. Способ закрепления в фундаменте определяется проектной документацией. До образования проектных связей с покрытием и стеновыми элементами колонна фиксируется временными связями. Сопряжение с фундаментом и вышележащими конструкциями выполняется по серии 1.427.1-3.

• Фахверковая колонна служит для опирания и крепления стеновых панелей, а также восприятия ветровых нагрузок, передаваемых от ограждения на основные конструкции здания.
• Колонна воспринимает вертикальные нагрузки от веса стенового ограждения и передаёт их на фундамент, а также горизонтальные (ветровые) воздействия на покрытие и фундамент.
• Схема опирания и закрепления колонны: нижняя часть заделывается в фундамент (стаканного типа или иной), верхняя соединяется с элементами покрытия; тип узлов определяется серией.
• Вертикальность и положение колонны в плане контролируются по разбивочным осям и высотным отметкам; допуски должны соответствовать требованиям СП 70.13330.
• Сопряжение с фундаментом и элементами покрытия (балками, фермами) выполняется через закладные детали сваркой с последующим омоноличиванием стыков.
• До завершения проектных сварных соединений и омоноличивания колонна обязательно раскрепляется временными связями для обеспечения устойчивости.
• Изменение сечения колонны, сверление, подрезка или повреждение закладных деталей без проекта не допускаются.

Типоразмер колонны подбирается по проектной схеме каркаса в зависимости от высоты здания, шага колонн и величины нагрузок. Серия 1.427.1-3 предусматривает применение колонн в одноэтажных промышленных зданиях с различными вариантами сопряжения с покрытием и фундаментом.

Правила хранения и транспортировки изделия

Колонны хранятся в горизонтальном положении на выровненной площадке с исключением опирания на выступающие части и консоли. Прокладки устанавливаются в опорных зонах, строго по вертикали между рядами. Высота штабеля задаётся условиями сохранности и проектом производства работ, но не более значений, исключающих повреждение нижних изделий. Закладные детали, монтажные петли и опорные поверхности защищаются от коррозии и механических повреждений.

При транспортировке колонны размещаются на транспортном средстве с опиранием по всей длине на деревянные прокладки. Исключается перегрузка консолей и опорных участков. Смещение и соударение элементов предотвращается фиксацией с помощью инвентарных упоров. Строповка производится за монтажные петли или в точках, указанных в рабочей документации. Запрещается перевозка колонн навалом, а также с опиранием на выступающие части, консоли или закладные изделия.
