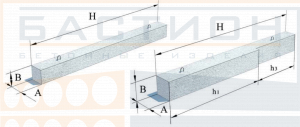

Колонна 4КФ131-4 по серии 1.427.1-3, выпуски 3 и 1,87

Колонна 4КФ131-4 — это железобетонный вертикальный элемент фахверкового каркаса, предназначенный для поддержания стеновых панелей и передачи ветровых и других горизонтальных воздействий на основные несущие конструкции здания. Изделие выполнено из тяжелого бетона и внутреннего стального армирования, что обеспечивает восприятие эксплуатационных нагрузок и сохранение геометрии ограждающих конструкций.

Фахверковая колонна работает в составе каркаса одноэтажных промышленных зданий, воспринимая усилия от стенового ограждения и передавая их на фундамент и элементы покрытия. Нарушение проектного положения колонны, отклонение от вертикали или смещение относительно разбивочных осей приводит к деформации стеновых панелей, нарушению герметичности стыков и перераспределению усилий в узлах сопряжения. Корректный монтаж и фиксация элемента до завершения проектных соединений исключают развитие недопустимых деформаций.

Область применения и технические особенности

Колонна 4КФ131-4 устанавливается в проектное положение с контролем вертикальности и плановых отметок. Нижняя опорная часть сопрягается с фундаментом через закладные детали или омоноличивание, верхняя — с конструкциями покрытия. Способ закрепления определяется рабочей документацией и серией 1.427.1-3, выпуски 3 и 1/87. До завершения монтажа связей колонна фиксируется временными раскреплениями.

• Элемент используется в качестве вертикальной опоры стенового фахверка в каркасах производственных и складских зданий.
• Колонна воспринимает ветровые и иные горизонтальные нагрузки от стеновых панелей, передавая их на фундамент и покрытие.
• Строповка изделия производится за монтажные петли, расположенные в соответствии с проектом подъема.
• При установке контролируется вертикальность в двух плоскостях и совпадение оси колонны с разбивочной осью здания.
• Сопряжение с фундаментом выполняется по проектной схеме, включающей установку в стакан или на опорную плиту с последующим омоноличиванием.
• Временное раскрепление колонны производится до образования жесткого диска покрытия и замоноличивания стыков.
• Изменение сечения, сверление отверстий и подрезка арматуры без проектного обоснования не допускаются.

Положение колонны в пространстве, тип опирания и соединения с другими элементами (ригелями, связями, стеновыми панелями) принимаются в точном соответствии с проектом, разработанным на основе решений серии 1.427.1-3. Отклонение от проектных параметров снижает несущую способность и долговечность фахверковой системы.

Правила хранения и транспортировки изделия

Колонны складируются в горизонтальном положении на ровном основании с установкой прокладок в местах опорных зон. Прокладки располагаются строго по вертикали между рядами, исключая изгиб элемента вне расчетной схемы. Выступающие части — консоли, закладные детали, монтажные петли — защищаются от повреждений при штабелировании. Высота штабеля назначается с учетом массы изделий и прочности основания.

Транспортировка выполняется в положении, обеспечивающем неподвижность колонны без опирания на выступающие элементы. Крепление в кузове исключает продольное и поперечное смещение, перекос и соударение. Строповка производится только за предусмотренные точки подъема. Погрузка и выгрузка ведутся с исключением ударных нагрузок и свободного падения изделия.
