Плита ленточного фундамента ФЛ 24.12-3

Плита ленточного фундамента ФЛ 24.12-3 размером 2400×1180×500 мм предназначена для распределения нагрузки от стен и фундаментных блоков на грунтовое основание. Изделие относится к третьей группе по несущей способности. Возможно изготовление в типовом и прямоугольном исполнении.

Основные параметры

• длина — 1180 мм;
• ширина — 2400 мм;
• высота — 500 мм;
• масса типового изделия — 2300 кг;
• объём бетона типового изделия — 0,91 м³;
• транспортный объём — 1,416 м³;
• класс бетона — В15;
• группа по несущей способности — 3;
• нормативный документ — ГОСТ 13580-2021.

Железобетонная плита ФЛ 24.12-3 размером 2400×1180×500 мм применяется при устройстве сборных ленточных фундаментов. Изделие относится к третьей группе по несущей способности и может быть изготовлено в типовом или прямоугольном исполнении.

Подробное описание

Плита ленточного фундамента ФЛ 24.12-3 — сборное железобетонное изделие, предназначенное для устройства оснований под стены зданий и сооружений. Плита воспринимает нагрузку от фундаментных блоков и равномерно передаёт её на грунтовое основание, снижая риск неравномерной осадки конструкции.

Номинальная ширина изделия составляет 2400 мм, длина — 1180 мм, высота — 500 мм. Типовая плита имеет расширенную подошву и трапециевидное поперечное сечение. Масса такого изделия составляет около 2300 кг, объём бетона — 0,91 м³.

Также возможно изготовление ФЛ 24.12-3 в прямоугольном исполнении. Геометрия, масса, объём бетона и схема армирования прямоугольного варианта определяются рабочими чертежами и согласовываются при оформлении заказа.

Марка ФЛ 24.12-3 расшифровывается следующим образом:

• ФЛ — железобетонная плита для ленточного фундамента;
• 24 — номинальная ширина изделия в дециметрах;
• 12 — номинальная длина изделия в дециметрах с округлением;
• 3 — третья группа плиты по несущей способности.

Плиты изготавливаются из тяжёлого бетона и армируются сварными сетками или пространственными арматурными блоками. Конкретные показатели морозостойкости и водонепроницаемости назначаются в зависимости от условий эксплуатации и требований проектной документации.

ФЛ 24.12-3 применяется совместно с фундаментными блоками ФБС при строительстве жилых, общественных, производственных и хозяйственных зданий. Подбор исполнения и несущей способности плиты выполняют на основании расчётных нагрузок, характеристик грунта и проектной схемы фундамента.

Варианты исполнения

Типовое исполнение

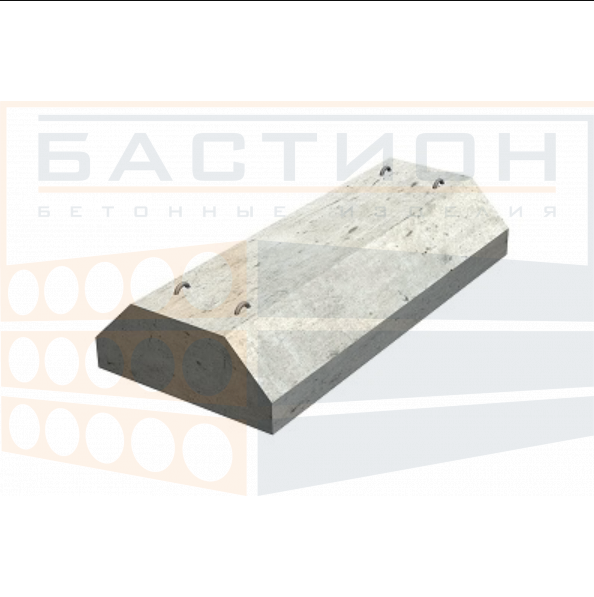

Плита имеет расширенную подошву и трапециевидное поперечное сечение. Основные параметры типового изделия: масса 2300 кг, объём бетона 0,91 м³.

Прямоугольное исполнение

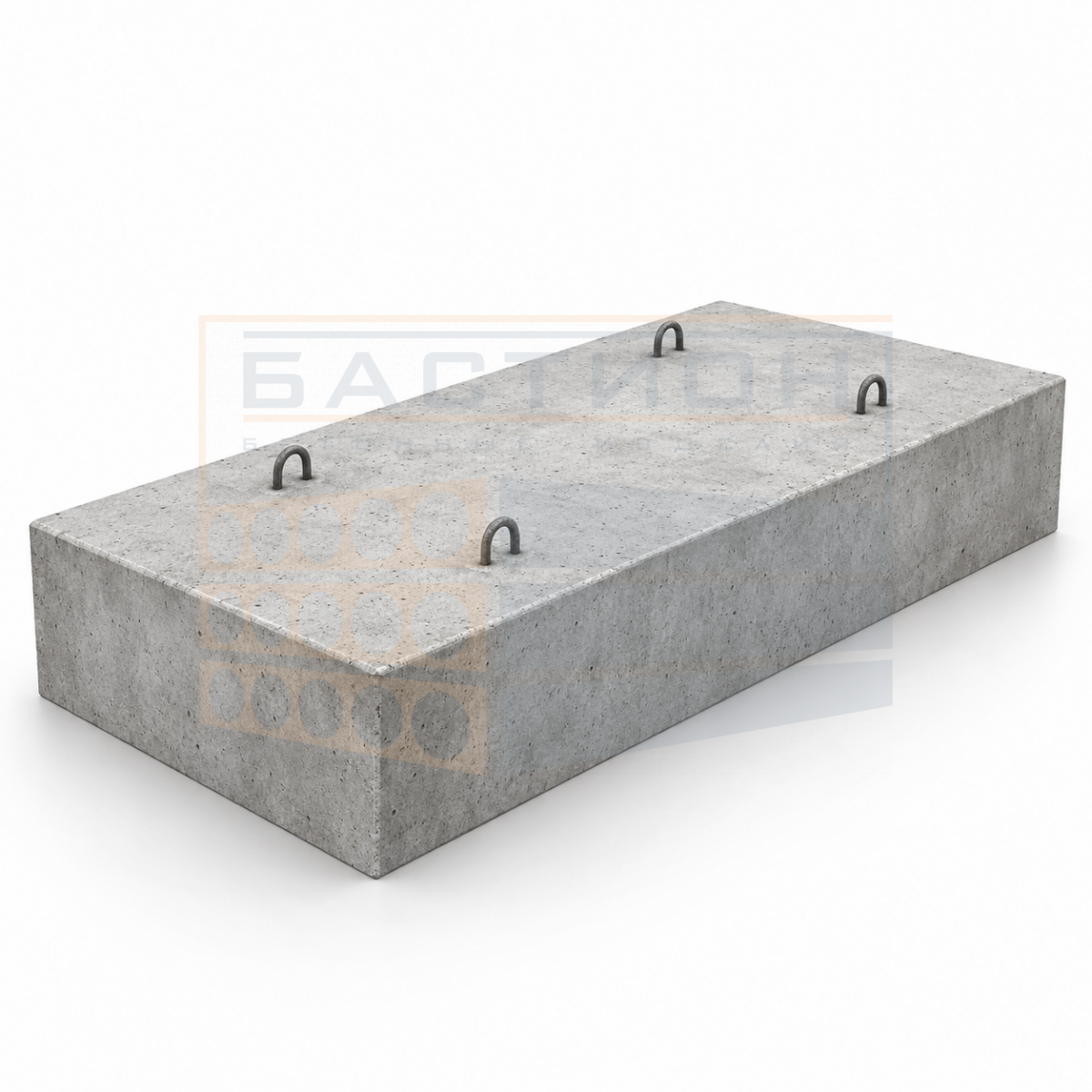

Изделие выполняется с прямоугольным поперечным сечением по согласованным рабочим чертежам. Масса, расход бетона и армирование такого варианта могут отличаться от характеристик типовой плиты и уточняются при заказе.

Преимущества

• равномерное распределение нагрузки на грунтовое основание;
• третья группа по несущей способности;
• возможность применения совместно с блоками ФБС;
• изготовление из тяжёлого бетона;
• армированная железобетонная конструкция;
• типовое и прямоугольное исполнение;
• сокращение сроков устройства сборного фундамента;
• возможность изготовления с характеристиками бетона под условия эксплуатации.

Монтаж

Перед монтажом необходимо проверить маркировку, размеры и целостность плит, а также их соответствие проектной документации. Основание под фундамент выравнивают и подготавливают в соответствии с проектом производства работ.

Плиты устанавливают на подготовленное песчаное или бетонное основание с применением грузоподъёмной техники. После укладки проверяют проектное положение, горизонтальность и отметку верхней поверхности изделия. Фундаментные блоки устанавливают по оси плиты согласно монтажной схеме.

Строповку и подъём следует выполнять только предусмотренными для этого захватными устройствами или монтажными петлями. Схема монтажа должна учитывать массу и фактическое исполнение изделия.

Транспортирование и хранение

Плиты ФЛ 24.12-3 транспортируют в рабочем положении с надёжным закреплением от продольного и поперечного смещения. Между изделиями и в местах опирания размещают деревянные подкладки и прокладки.

Хранить плиты следует рассортированными по маркам и вариантам исполнения на ровной площадке с твёрдым основанием. Подкладки и прокладки располагают строго по вертикали одна над другой. Высота штабеля и схема складирования должны обеспечивать устойчивость изделий, сохранность монтажных элементов и возможность безопасной погрузки.
