Тепловая камера ТК 4,0×4,0×2,0 по серии 3.903 КЛ-13

Тепловая камера ТК 4,0×4,0×2,0 — сборная железобетонная конструкция для размещения и обслуживания оборудования тепловых сетей. Камера собирается из отдельных верхних, нижних, стеновых и промежуточных элементов, образующих замкнутое подземное сооружение.

Для данного типоразмера подтверждается наружный габарит в сборе около 4320×4320×2820 мм, а общая масса комплекта — порядка 31 160 кг.

Основные характеристики

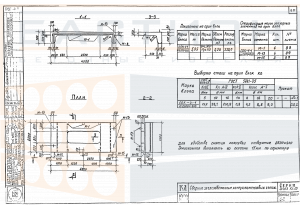

Комплектность определяется проектом и может включать верхние блоки ВБК, нижние блоки НБК, средние блоки СБК/СБКУ и панели СПК соответствующего исполнения.

Описание

Тепловая камера ТК 4,0×4,0×2,0 применяется при строительстве подземных тепловых сетей и предназначена для размещения трубопроводов, запорной арматуры, компенсаторов и другого оборудования, требующего доступа для осмотра и обслуживания.

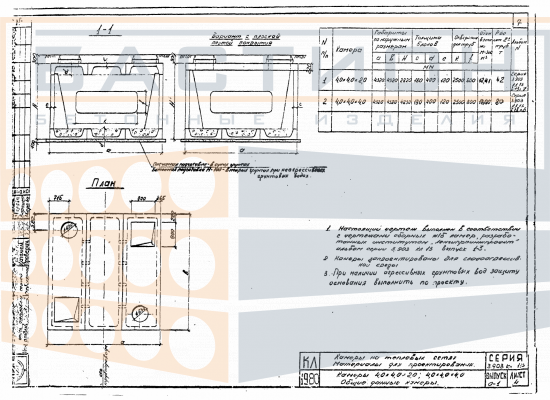

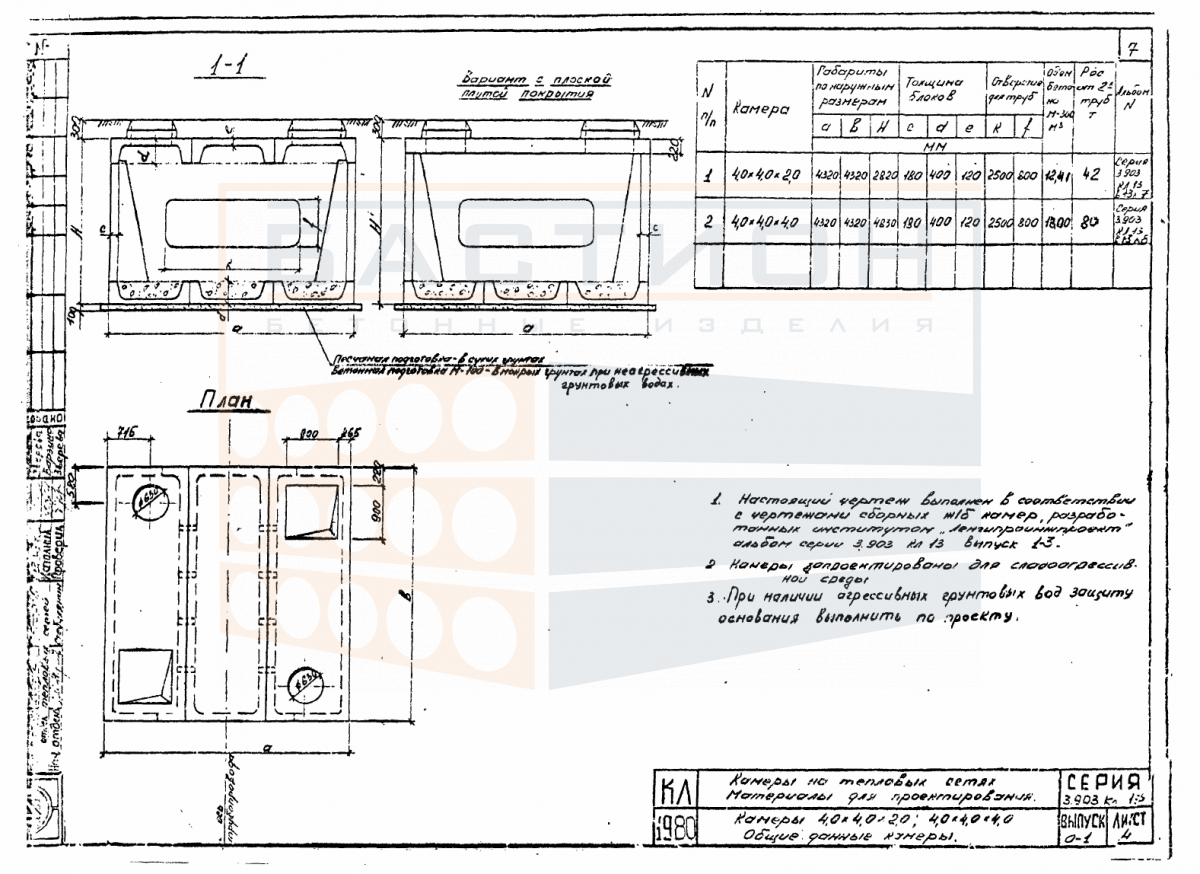

Конструкция камеры является сборной: верхняя и нижняя части формируются элементами ВБК и НБК, боковые стенки — блоками СБК и СПК. После монтажа отдельные железобетонные детали образуют жесткое пространственное сооружение.

Наружный размер камеры больше условного типоразмера 4,0×4,0×2,0: по фактическим сборным элементам габарит составляет приблизительно 4,32×4,32×2,82 м.

Преимущества

• поставка полного комплекта элементов для сборки камеры;
• заводское изготовление деталей заданной геометрии;
• возможность быстрого монтажа на строительной площадке;
• высокая прочность железобетонной конструкции;
• удобный доступ к оборудованию тепловой сети для осмотра и ремонта;
• применение в подземных инженерных сооружениях;
• соответствие типовым решениям серии 3.903 КЛ-13.

Доставка и хранение

Элементы тепловой камеры поставляются раздельно и монтируются непосредственно на объекте.

При транспортировании детали должны быть надежно закреплены от продольного и поперечного смещения. Погрузочно-разгрузочные работы выполняют механизированным способом с учетом массы каждого элемента.

На площадке элементы рекомендуется хранить на подготовленном ровном основании с использованием деревянных прокладок, исключая повреждение бетона, закладных деталей и монтажных элементов.

Как заказать

Чтобы купить тепловую камеру ТК 4,0×4,0×2,0 в сборе по серии 3.903 КЛ-13, направьте заявку специалистам компании «Бастион». Подберем комплектность в соответствии с проектом, рассчитаем стоимость и организуем доставку элементов на объект.
