Опорная подушка ОП-3 по серии 3.006.1-8, выпуск 3-1

Опорная подушка ОП-3 по серии 3.006.1-8, выпуск 3-1

Опорная подушка ОП-3 по серии 3.006.1-8, выпуск 3-1
Характеристики
  • АртикулAAH244660
  • Длина400 мм.
  • Ширина400 мм.
  • Высота90 мм.
  • Вес изделия40 кг
  • Транспортный объем единицы товара, м³0,014
  • Альтернативное названиеПодушка ОП-3 (3.006.1-8)
Цена
от 990 руб./шт.
Внимание! Цены на сайте носят информационный характер и могут отличаться от актуальных.
Актуальную стоимость уточнит менеджер при обработке заказа.
общий вес: 40 кг
Грузоподъемность транспорта (кг)
машины
+7 (812) 209-80-30

Поделиться:

Общее описание

Опорная подушка ОП-3 по серии 3.006.1-8, выпуск 3-1 — сборное железобетонное изделие, предназначенное для устройства опор под трубопроводы, прокладываемые в железобетонных каналах и тоннелях инженерных коммуникаций.

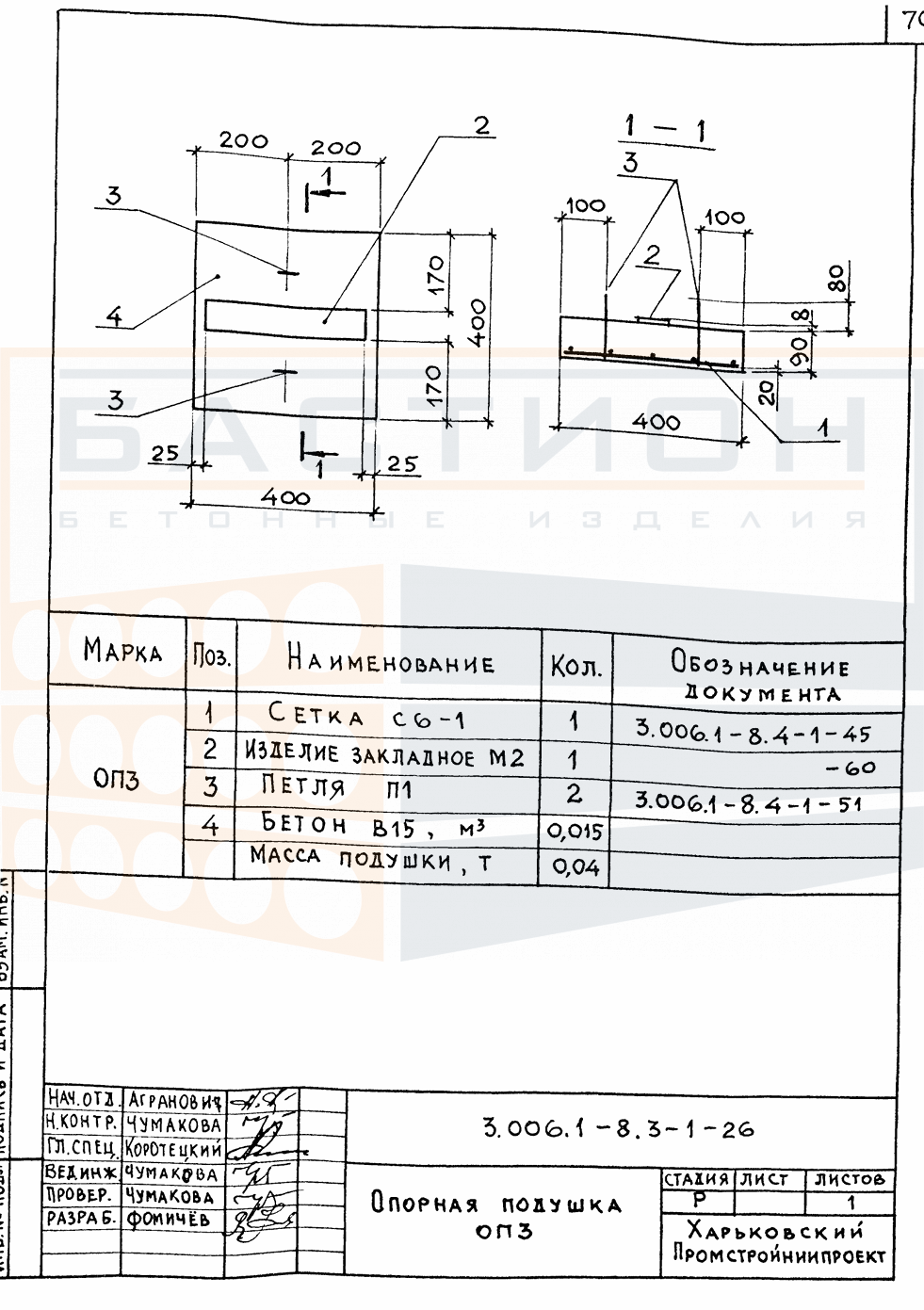

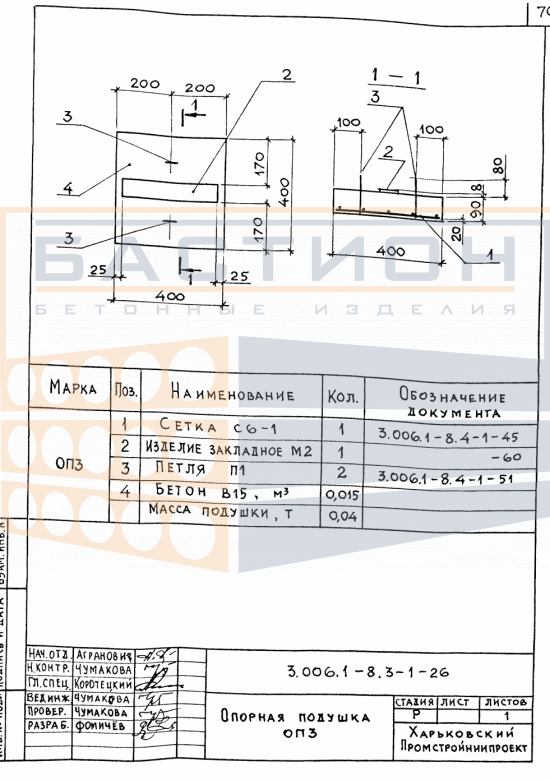

Изделие изготавливается по рабочему чертежу 3.006.1-8.3-1-26 серии 3.006.1-8 «Каналы и тоннели сборные железобетонные из лотковых элементов».

Конструкция и характеристики

Подушка ОП-3 представляет собой железобетонный элемент квадратной формы с металлической закладной деталью для установки опорной конструкции трубопровода. Армирование предусмотрено сварной сеткой, для монтажа используются две подъёмные петли.

Основные характеристики:

  • Длина — 400 мм.

  • Ширина — 400 мм.

  • Высота — 90 мм.

  • Масса — 40 кг.

  • Класс бетона — В15.

  • Объём бетона — 0,015 м³.

  • Арматурная сетка — С6-1, 1 шт.

  • Закладная деталь — М2, 1 шт.

  • Монтажные петли — П1, 2 шт.

Конструкция и состав арматурных и закладных изделий определяются рабочими чертежами серии 3.006.1-8, выпуски 3-1 и 4-1.

Назначение и применение

Опорные подушки ОП-3 применяются при строительстве сборных железобетонных каналов и тоннелей для размещения подвижных опор трубопроводов.

Изделие обеспечивает опорную площадку для трубопроводной конструкции и передачу воспринимаемых нагрузок на основание канала.

Расположение подушек, шаг установки и способ крепления опорных элементов определяются проектной документацией с учётом схемы прокладки трубопроводов и условий эксплуатации инженерной сети.

Монтаж, хранение и доставка

При монтаже необходимо соблюдать проектное положение подушки и расположение закладной детали. До установки проверяются целостность железобетонного изделия, состояние монтажных петель и закладных элементов.

Складирование и транспортирование выполняются с применением подкладок и прокладок, исключающих повреждение изделий и металлических элементов.

Опорные подушки ОП-3 поставляются по согласованной заявке. Возможна организация доставки автомобильным транспортом на строительный объект.
