Опорная подушка ОП-9 по серии 3.006.1-2.87, выпуск 2

Опорная подушка ОП-9 по серии 3.006.1-2.87, выпуск 2

Опорная подушка ОП-9 по серии 3.006.1-2.87, выпуск 2
Характеристики
  • АртикулAAI234745
  • Длина1150 мм.
  • Ширина1350 мм.
  • Высота290 мм.
  • Вес изделия1130 кг
  • Транспортный объем единицы товара, м³0,450
  • Альтернативное названиеПодушка ОП-9 (3.006.1-2.87)
Цена
от 8 910 руб./шт.
Внимание! Цены на сайте носят информационный характер и могут отличаться от актуальных.
Актуальную стоимость уточнит менеджер при обработке заказа.
общий вес: 1130 кг
Грузоподъемность транспорта (кг)
машины
+7 (812) 209-80-30

Поделиться:

Общее описание

Железобетонная опорная подушка ОП-9 по серии 3.006.1-2.87, выпуск 2, предназначена для устройства подвижных опор трубопроводов в сборных железобетонных каналах и тоннелях из лотковых элементов. Изделие обеспечивает передачу нагрузок от трубопроводных опор на основание инженерного сооружения.

Характеристики

  • Марка — ОП-9

  • Длина — 1150 мм

  • Ширина — 1350 мм

  • Высота — 290 мм

  • Масса — 1130 кг

  • Класс бетона — В15

  • Армирование — сетка С5-7

  • Закладной элемент — М6

  • Монтажные петли — УП2-2 (2 шт.)

  • Расход стали — 37,6 кг

  • Объём бетона — 0,450 м³

  • Транспортный объём — 0,450 м³

  • Нормативный документ — серия 3.006.1-2.87, выпуск 2

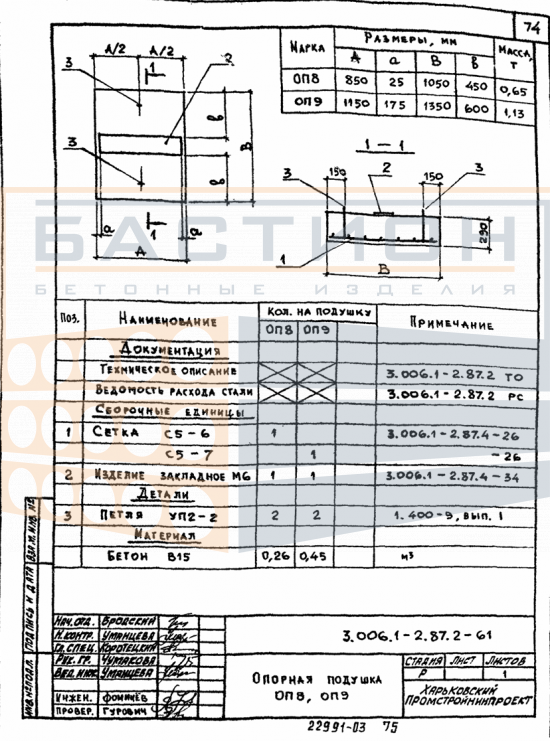

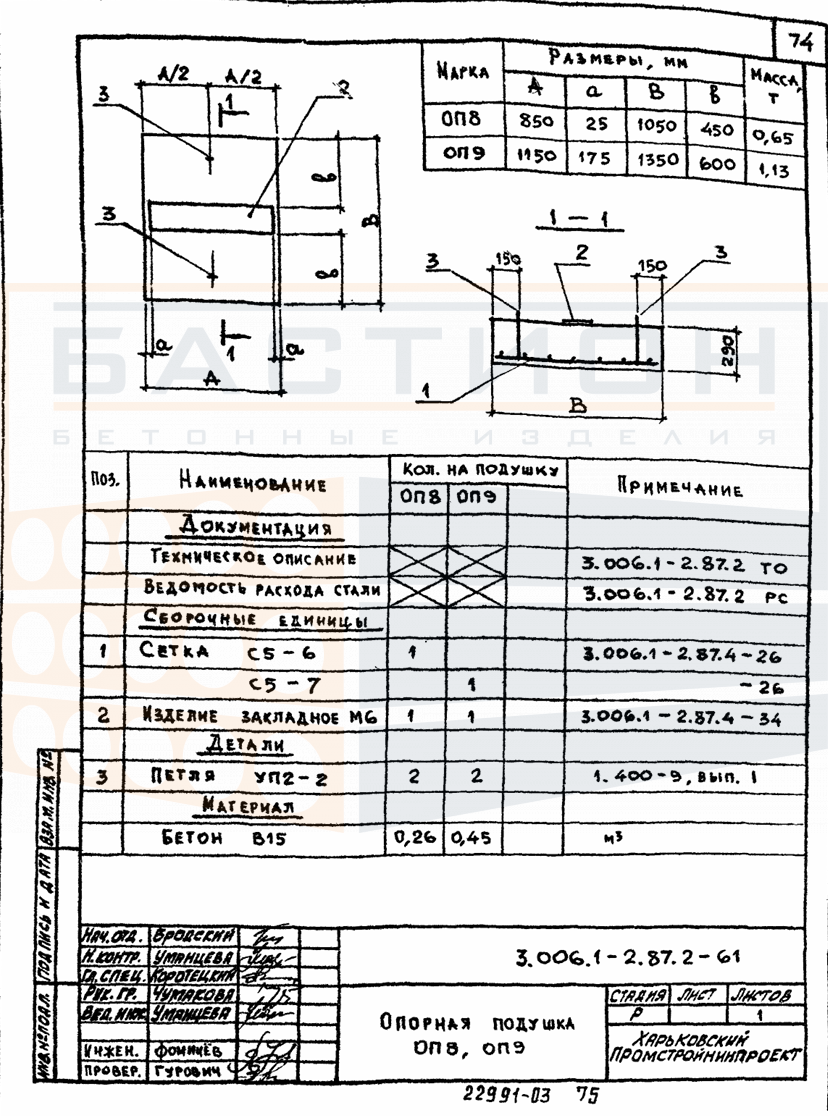

Опорная подушка ОП-9 имеет прямоугольную форму с габаритными размерами 1150×1350×290 мм и массой 1130 кг. Для изготовления предусмотрен тяжёлый бетон класса В15. Объём бетона составляет 0,450 м³.

Конструкция армируется сварной стальной сеткой С5-7 и включает металлический закладной элемент М6, предназначенный для сопряжения с конструктивными элементами подвижной опоры трубопровода. Для подъёма и монтажа предусмотрены две монтажные петли УП2-2. Общий расход стали на одно изделие составляет 37,6 кг.

Применение

ОП-9 применяется при строительстве и реконструкции инженерных коммуникаций в составе сборных железобетонных каналов и тоннелей. Расположение, количество опорных подушек и схема крепления трубопроводов определяются проектной документацией с учётом действующих нагрузок и условий эксплуатации.

При подборе необходимо учитывать нормативный документ, поскольку опорные подушки с обозначением ОП-9, изготовленные по другим сериям, могут существенно отличаться габаритами, массой и конструкцией.

Транспортировка и монтаж

Монтаж выполняется на подготовленное основание с соблюдением проектных отметок. Для подъёма изделия используют предусмотренные конструкцией монтажные петли и соответствующие грузозахватные приспособления. При транспортировании и хранении необходимо исключать повреждения бетонных поверхностей, арматуры и закладных деталей.
