Утяжелители бетонные охватывающего типа (ТУ 51-04-97): балластировка трубопроводов

Строительство магистральных трубопроводов в условиях пересеченной местности часто сопряжено с преодолением участков с высокой обводненностью. Болотистые почвы, поймы рек и районы с высоким уровнем грунтовых вод создают риск всплытия трубы под воздействием выталкивающей силы воды. Для обеспечения проектного положения коммуникаций и предотвращения аварийных ситуаций применяются бетонные утяжелители охватывающего типа, изготовленные по ТУ 51-04-97. Данные изделия выполняют функцию внешнего груза, стабилизирующего положение трубопровода на дне траншеи.

Проблема плавучести магистральных трубопроводов

Физические процессы, возникающие при прокладке газо- и нефтепроводов в водонасыщенных грунтах, подчиняются закону Архимеда. Магистраль большого диаметра, заполненная транспортируемой средой низкой плотности, приобретает значительную положительную плавучесть. При отсутствии надежной фиксации происходит выдавливание трубы на поверхность, нарушение геометрии трассы и возникновение критических напряжений в металле.

Балластировка бетонными грузами решает комплекс инженерных задач:

• Удержание трубопровода на проектных отметках в течение всего срока эксплуатации.
• Компенсация динамических нагрузок при изменении давления внутри системы.
• Предотвращение смещения магистрали при сезонных колебаниях уровня воды в грунте.
• Обеспечение стабильности конструкции при возникновении оползневых процессов.

Систематическое применение утяжелителей исключает необходимость использования дорогостоящих винтовых анкерных устройств на участках со слабой несущей способностью почвы. Массивные бетонные блоки создают необходимое прижимное усилие, гарантируя неподвижность системы даже при полном затоплении траншеи в период паводка.

Эволюция конструкции: модернизация по ТУ 51-04-97

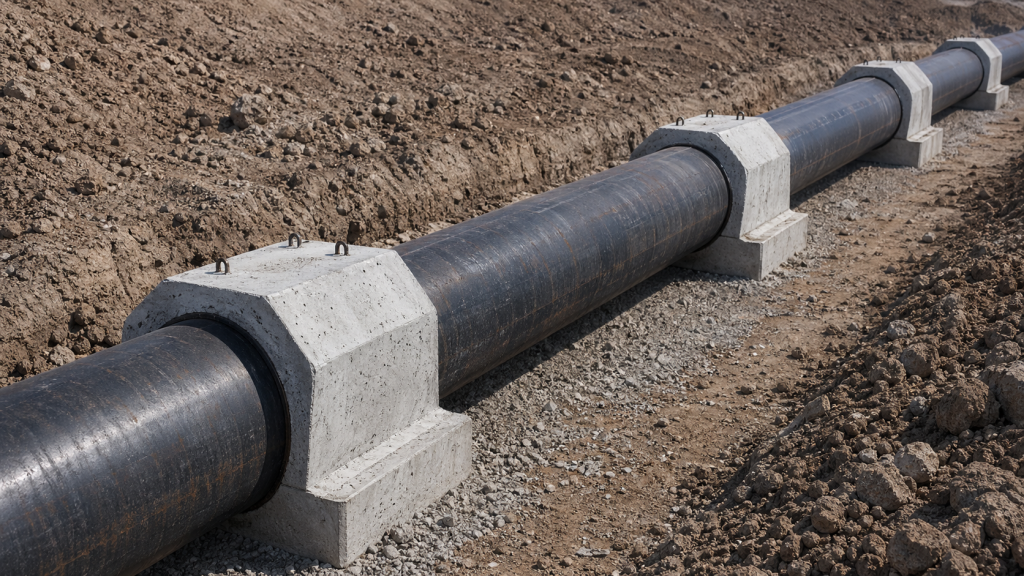

Переход на использование модернизированных охватывающих утяжелителей обусловлен необходимостью повышения надежности фиксации грузов на теле трубы. В отличие от конструкций старого образца, изделия по ТУ 51-04-97 обладают улучшенной геометрией. Форма блоков предусматривает наличие седловидного выреза, обеспечивающего максимально плотное прилегание бетона к поверхности изоляционного слоя.

Конструктивные особенности модернизированных моделей обеспечивают ряд эксплуатационных преимуществ:

• Оптимальное распределение веса груза по обе стороны от вертикальной оси трубопровода.
• Снижение удельного давления на стенки трубы в местах контакта.
• Повышение устойчивости блоков к опрокидыванию при боковых смещениях грунта.
• Упрощение процесса центровки изделий в ходе монтажных работ.

Охватывающий тип конструкции предусматривает использование двух симметричных блоков, соединяемых гибкими силовыми поясами. Такая схема монтажа способствует сохранению целостности антикоррозийного покрытия магистрали. Утяжелители по ТУ 51-04-97 адаптированы для работы с трубами диаметром от 529 до 1420 миллиметров, охватывая практически весь спектр магистрального строительства.

Материалы и защитные покрытия

Производство утяжелителей требует применения тяжелых марок бетона, обладающих высокой плотностью и химической инертностью. В состав смеси входят сульфатостойкие цементы, препятствующие разрушению изделий под воздействием агрессивных сред, характерных для болотистых местностей. Армирование выполняется стальными пространственными каркасами, обеспечивающими жесткость конструкции при транспортировке и установке.

К материалам и комплектующим предъявляются жесткие технологические требования:

• Использование бетона класса по прочности на сжатие не ниже В22.5.
• Оснащение изделий закладными деталями с обязательной антикоррозийной обработкой.
• Применение морозостойких добавок для сохранения характеристик в условиях Крайнего Севера.
• Комплектация мягкими силовыми поясами (МСП), изготовленными из прочных синтетических лент.

Для предотвращения механических повреждений заводской изоляции труб в местах соприкосновения с бетоном используются специальные футеровочные маты. Применение защитных прокладок исключает прямой контакт твердой поверхности груза с покрытием магистрали. Это гарантирует сохранение герметичности системы и защиту металла от коррозии на протяжении десятилетий.

Расчет веса и подбор количества изделий

Определение необходимого объема балластировки производится на этапе проектирования с учетом гидрогеологических условий трассы. Расчет опирается на показатели диаметра трубы, толщины стенки и плотности перекачиваемого продукта. Главным критерием выступает коэффициент устойчивости против всплытия, учитывающий вес самой магистрали и массу установленных бетонных блоков.

На выбор схемы расстановки утяжелителей влияют следующие факторы:

• Протяженность обводненного участка и глубина заложения трубопровода.
• Удельный вес грунта обратной засыпки и его сцепные свойства.
• Вероятность возникновения гидродинамического воздействия при разливах рек.
• Температурный режим эксплуатации, влияющий на расширение материала трубы.

Шаг расстановки грузов вдоль оси магистрали рассчитывается таким образом, чтобы исключить провисание участков между точками опоры. Использование модернизированных блоков по ТУ 51-04-97 способствует сокращению общего количества изделий на километр трассы за счет их высокой массы и эффективной геометрии. Это дает положительный экономический эффект при закупке и доставке материалов на объект.

Безопасность эксплуатации

Применение сертифицированных утяжелителей является залогом промышленной безопасности объектов нефтегазового сектора. Строгое соответствие геометрических размеров и весовых характеристик нормативной документации исключает ошибки при балластировке. Заводской контроль качества предусматривает испытания каждой партии на прочность, морозостойкость и точность расположения закладных элементов.

Предотвращение аварий и долговечность системы обеспечиваются за счет комплексного подхода:

• Высокая сопротивляемость изделий воздействию микроорганизмов и почвенной коррозии.
• Сохранение формы и веса блоков при длительном нахождении в воде.
• Удобство проведения плановых осмотров трассы при помощи дефектоскопического оборудования.
• Возможность демонтажа и повторного использования грузов при реконструкции участков.

Безопасная эксплуатация трубопровода в сложных грунтах невозможна без качественной фиксации. Охватывающие утяжелители по ТУ 51-04-97 подтвердили надежность на крупнейших стройках страны, работая в самых суровых климатических зонах. Выбор данных изделий гарантирует стабильную работу инженерных сетей и защиту окружающей среды от возможных утечек транспортируемых ресурсов.
