Тепловые камеры: гарантированная защита подземных коммуникаций

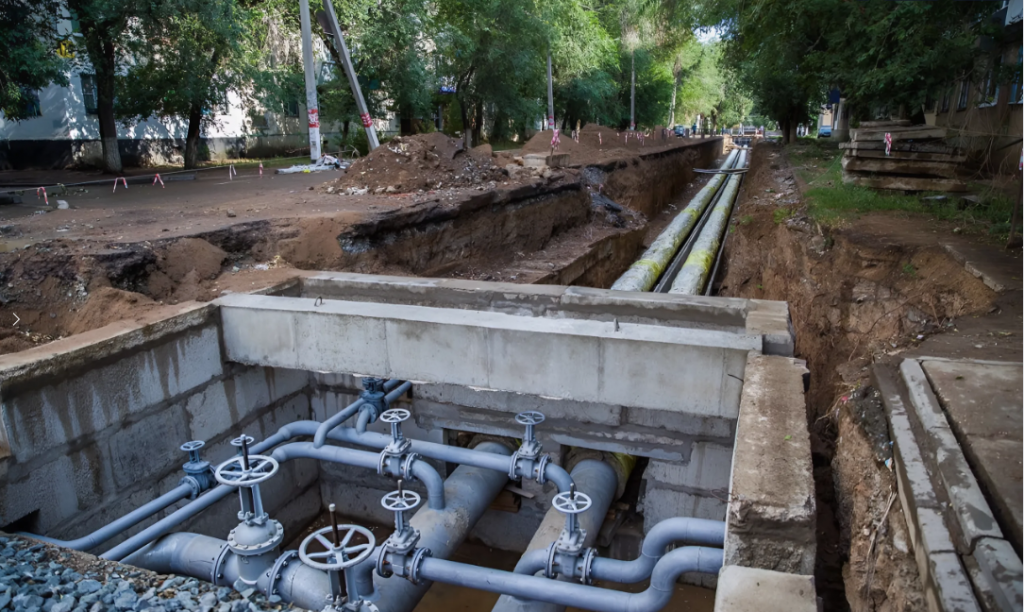

Тепловые камеры — железобетонные изделия, предназначенные для безопасной эксплуатации подземных сетей. Такие конструкции обеспечивают защиту узлов теплотрасс, газо- и водопроводов от неблагоприятной окружающей среды (грунтовые воды, механические нагрузки и температурные колебания), а также облегчают доступ к элементам инфраструктуры для последующего технического обслуживания.

Назначение тепловых камер

Главная цель тепловых камер — сохранение целостности критически важных элементов коммуникаций. Столь необычные строительные элементы монтируют в зонах соединения труб, установки запорной арматуры, компенсаторов или дренажных систем, предотвращая повреждения от внешних воздействий. Например, в системах теплоснабжения камеры позволяют оперативно проводить диагностику и ремонт оборудования, сокращая время простоя сетей.

Конструктивные особенности

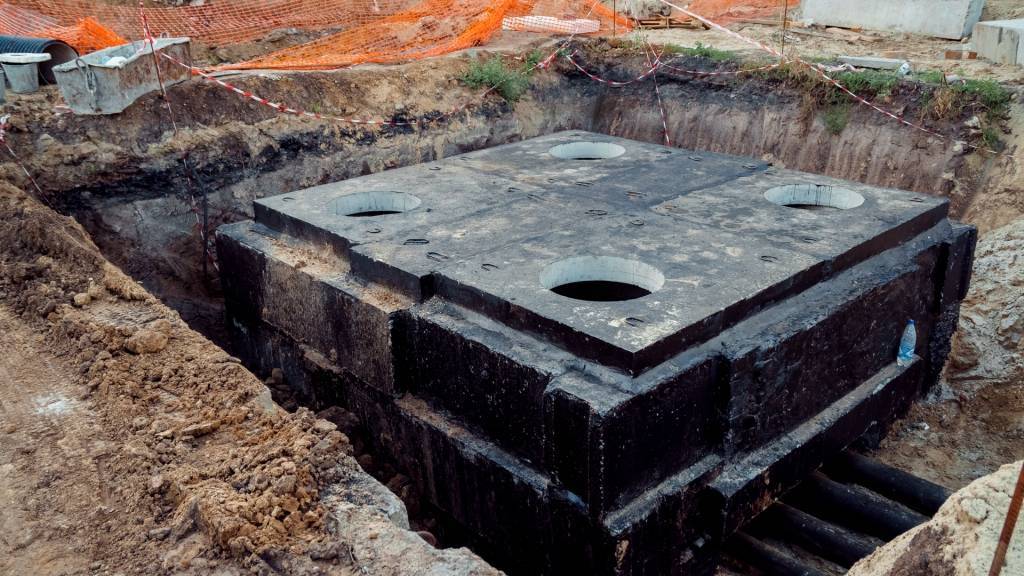

Тепловые камеры производятся из железобетона для обеспечения прочности и долговечности. Конструкция включает несколько ключевых элементов:

• Верхний блок (ВБК): выполняет роль защитной крышки, устойчивой к давлению грунта и транспорта. Модель ВБК-5,5 массой до 5,7 тонн оснащена ребрами жесткости для повышения устойчивости.
• Средний блок (СБК): формирует рабочую зону для обслуживания. Размеры варьируются: компактный СБК-1,8 (2,1×2,1 м) подходит для локальных узлов, а СБК-5,5 (6,02×0,79 м) — для магистральных сетей.
• Нижний блок (НБК): служит основанием, часто имеет ребристую поверхность для отвода воды. Например, НБК-4,0-1 габаритами 4,52×1,53 м рассчитан на высокие нагрузки.
• Средние панели (СПК): используются для увеличения длины камер. СПК-7,0 длиной 5,75 м применяется в масштабных проектах.

Дополнительно камеры оснащаются двойными стенками из нержавеющей стали, гидроизоляционными материалами (битум, полимеры) и технологическими отверстиями для интеграции с трубопроводами.

Типы и модификации

Классификация тепловых камер основана на их размерах и функционале:

• Малые сечения (СБК-1,8, НБК-1,8): используются в жилых районах и пешеходных зонах с минимальными нагрузками.
• Средние (СБК-2,6, ВБК-2,6): применяются на промышленных объектах и участках с умеренным трафиком.
• Крупногабаритные (СБК-5,5, НБК-5,5): рассчитаны на магистральные сети, выдерживая давление грунта и транспорта.
• Футерованные панели (СПК-2,5): обеспечивают защиту в агрессивных средах за счет дополнительного внутреннего слоя.

Применение в инфраструктуре

Тепловые камеры востребованы в следующих областях:

• Теплоснабжение: защита стыков труб и арматуры в центральных отопительных системах.
• Водопровод и канализация: организация доступа к насосам и дренажным узлам.
• Газовые сети: безопасное размещение управляющих элементов.
• Промышленность: установка в зонах с экстремальными нагрузками, например, НБК-5,5-1 массой 6 тонн.

Преимущества сборных конструкций

Современные камеры производятся в виде модульных блоков, что ускоряет монтаж и снижает затраты. Например, конструкция из СБК-4,0 и ВБК-4,0/2D630 собирается за несколько часов, а модульность позволяет адаптировать размеры под требования проекта. К другим преимуществам относятся:

• Герметичность: Гидроизоляция исключает проникновение влаги.
• Гибкость конфигурации: Возможность интеграции кабельных вводов, лестниц и других элементов.
• Ресурсоемкость: Железобетон устойчив к коррозии, химическим и климатическим воздействиям.

Заключение

Тепловые камеры — неотъемлемый компонент подземной инфраструктуры, гарантирующий надежность коммуникаций. Выбор модели зависит от типа грунта, нагрузок и назначения сети. Для магистральных теплотрасс оптимальны усиленные конструкции, такие как СБК-5,5, а в жилых кварталах — компактные НБК-1,8. Инновационные решения, например, панели СПК-7,0 с ребрами жесткости, демонстрируют эффективность сборных систем в условиях растущих требований к безопасности и долговечности инженерных сетей.
