Стрелочный перевод: ключевая деталь железнодорожной инфраструктуры

Стрелочный перевод – часть железнодорожного полотна, которая позволяет поездам переходить с одного пути на другой, обеспечивая гибкость логистических маршрутов на железных дорогах. Плиты стрелочных переводов – это железобетонные элементы, используемые в качестве подрельсового основания стрелочного перевода вместо традиционных деревянных или железобетонных брусьев.

Взгляд в историю

Разработка плитного основания для стрелочных переводов началась в СССР в начале 1960-х годов, а первые демонстрационные комплекты плит были изготовлены в 1961 году и уложены под стрелочные переводы типа Р50 марки 1/11 и позже Р65 1/11.

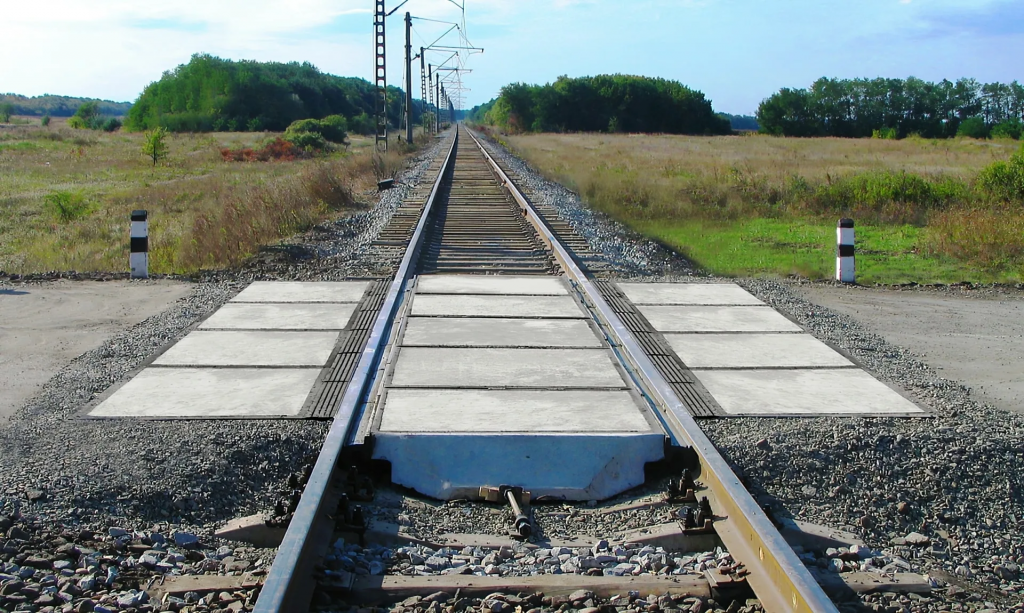

Как используются плиты в конструкции стрелочного перевода

Плиты укладываются под все ключевые элементы стрелочного перевода – рамные рельсы, остряки, крестовину и соединительные рельсы. Обычно такие части ЖД размещаются перпендикулярно оси пути в зоне стрелки, а затем располагаются под углом к биссектрисе кривизны крестовины.

Укладка выполняется на двухслойное щебеночное основание: нижний слой фракцией 25–70 мм толщиной около 35 см, уплотненный виброуплотнителем; верхний слой фракцией 7–25 мм толщиной 4–5 см, без уплотнения. После подготовки основания плиты монтируют при помощи путеукладочных кранов или УК-25, а при установке блоками – полноповоротными кранами, с разгрузкой частями перевода на платформы и последующей сборкой на месте.

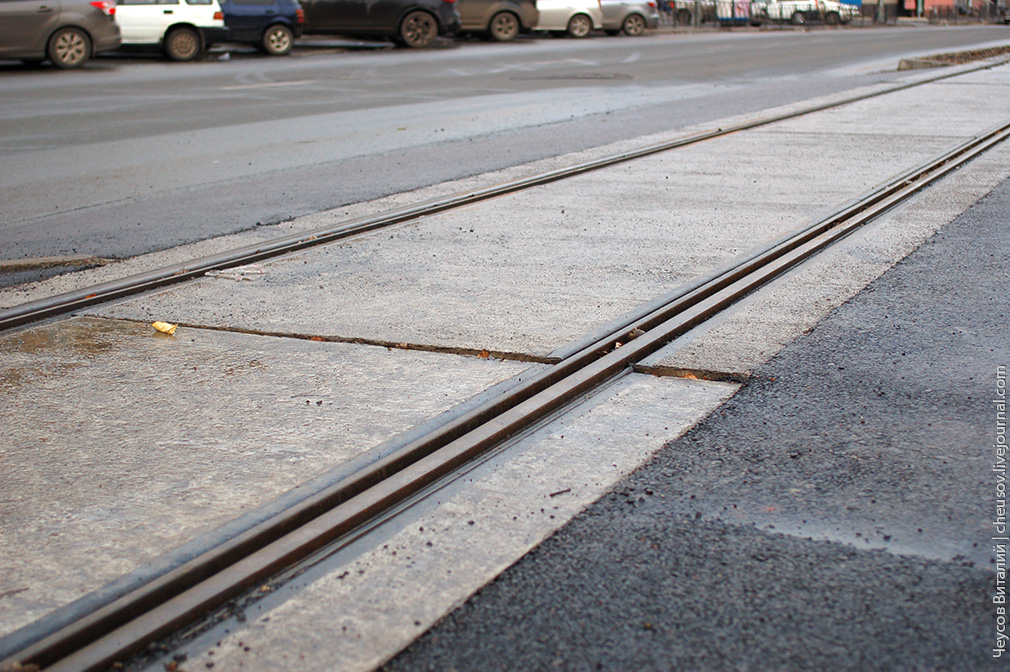

Из чего изготовлены плиты: материалы и конструкция

Плиты выполняются из железобетона. Армируются предварительно напряженной проволокой диаметром около 5 мм вдоль оси пути и стержневой арматурой диаметром 10 мм поперек. Толщина типичной плиты составляет около 16 см, а ширина – от 1625 до 1610 мм в зависимости от типа перевода (Р50 или Р65).

На плитах предусмотрены углубления и резиновые прокладки для крепления подкладок, что позволяет передавать поперечные силы от состава через подкладки непосредственно на бетонное основание, улучшая устойчивость конструкции.

Дополнительные особенности

Снижение трудозатрат и устойчивость планировочного положения

Опыт эксплуатации показал существенное снижение трудозатрат на обслуживание (примерно на 30 %) благодаря уменьшению объемов выправочных работ на 60 % по сравнению с деревянным основанием. Плиты обеспечивают стабильность положения перевода в плане и по уровню, препятствуют осадке и механическим смещениям.

Защита балластного слоя

Плиты препятствуют проникновению загрязнителей в балласт, что значительно снижает необходимость очистки и повышает долговечность конструкции.

Минусы и сложности

Главным недостатком является сложность выправки пути и ширины колеи после монтажа плит — несмотря на прочность, поправки требуют применения регулировочных прокладок или перепланировки плит. Кроме того, при возникновении дефектов отдельные плиты, выпавшие из строя, сложно заменять без применения специализированной техники. Строительство и монтаж тоже требуют значительных усилий и техники — краны, путеукладчики, подготовка щебеночной основы.

Сравнение плитного основания и традиционных оснований

Где и когда применяются

Плиты применялись в экспериментальных проектах с начала 1960-х годов, в том числе на железных дорогах по всей стране. Конструкции типа Р65 1/11 с плитным основанием применялись в испытательных целях, но дальнейшее широкое внедрение ограничилось из-за технологических сложностей и особенностей регулярного обслуживания.

На зарубежных железных дорогах известно применение монолитных плитных оснований, где металлические детали переводов сначала монтировали на блоках, а затем бетонировали сразу всю конструкцию в единый монолит.
