Колодцы кабельной связи (ККС): особенности, классификация и применение

Колодцы кабельной связи (ККС) — специализированные сооружения, обеспечивающие защиту кабельных систем и позволяющие обслуживать подземные коммуникации, не нарушая работу производственных линий. Такие инженерные конструкции служат ключевым элементом инфраструктуры электроснабжения, телекоммуникаций и сетей связи, минимизируя риски повреждения кабелей и упрощая эксплуатацию оборудования. В статье анализируются функциональные особенности, модификации, конструктивные решения и области применения ККС, а также их роль в повышении надежности инженерных систем.

Функциональное назначение ККС

Основная цель колодцев — создание безопасных точек доступа к подземным кабельным линиям для монтажа, ремонта и диагностики для обеспечения:

• Защиты коммуникаций (телефонных, оптоволоконных, силовых) от грунтовых вод, механических нагрузок и коррозии.
• Размещение соединительных муфт в герметичной среде.
• Мониторинг состояния сетей без масштабных земляных работ.

Например, модель ККС-5 поддерживает до 24 каналов, что делает её оптимальной для магистральных проектов, тогда как ККС-4 используется в сетях средней сложности (до 12 каналов).

Конструктивные решения

Колодцы производятся из материалов с разными эксплуатационными характеристиками:

1. Железобетон — выдерживает экстремальные нагрузки (до 25 тонн), подходит для автомагистралей и промзон. Срок службы — 50+ лет.
2. Пластик (ПНД, ПВХ) — легкий, коррозионностойкий, с герметичными соединениями. Применяется в пешеходных зонах и на участках с высоким УГВ.
3. Композитные материалы — сочетают прочность металла и устойчивость пластика к агрессивным средам.

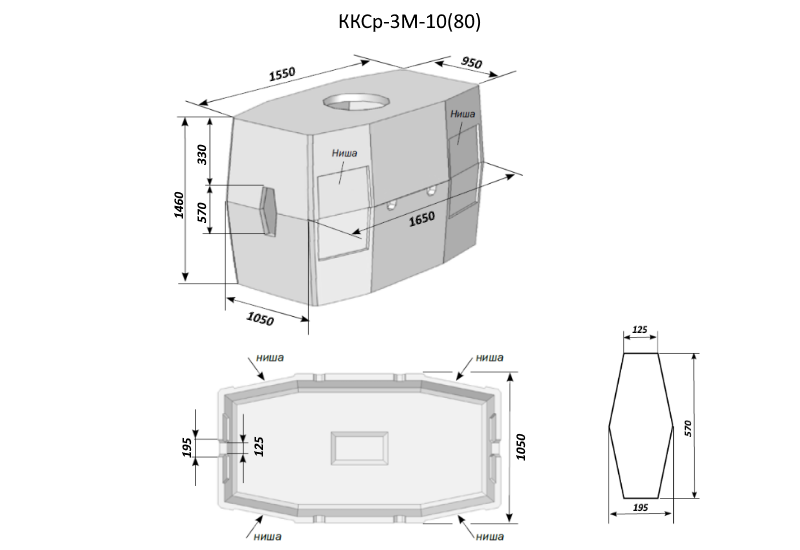

Модификации с маркировкой «р» (ККСр-5-80) оснащены усиленным каркасом и двухслойной гидроизоляцией (битум + полимер), что позволяет использовать их в зонах с вибрацией и подтоплением.

Классификация и модификации

ККС разделяются по габаритам, нагрузке и количеству каналов:

• ККС-1/ККС-2 — компактные (1–2 канала) для парков и тротуаров.
• ККС-3/ККС-4 — средние (6–12 каналов) для жилых кварталов и промплощадок.
• ККС-5 — магистральные (до 24 каналов, длина — 3 м, вес — 4,5+ т).

Отдельная категория — колодцы с усиленной защитой (например, ККСр-4-80), которые монтируются в грунтах с высокой химической активностью или под дорожным полотном.

Сферы применения

• Городская инфраструктура: ККС-1/2 — в зонах пешеходного трафика; ККСр-4 — на второстепенных дорогах.
• Транспортные магистрали: ККСр-5-80 с двухслойной изоляцией — для автострад и ж/д путей.
• Промышленные объекты: ККС-5 с антивандальными люками — на заводах, ТЭЦ, нефтебазах.
• Телекоммуникации: пластиковые модели — для оптоволокна в условиях повышенной влажности.

Ключевые преимущества

• Долговечность: Срок службы железобетона — от 50 лет, пластика — до 70 лет.
• Адаптивность: Возможность интеграции кабельных вводов, датчиков контроля, дренажных систем.
• Экономичность: Снижение затрат на ремонт за счет быстрого доступа к коммуникациям.
• Экологичность: Пластиковые модели на 100% пригодны для вторичной переработки.

Заключение

Выбор колодцев ККС зависит от технических требований: типа грунта, нагрузки, количества кабелей и климатических условий. Современные решения, такие как ККСр-5-80, демонстрируют эффективность в экстремальных условиях, обеспечивая защиту коммуникаций на десятилетия. Оптимизация конструкции, использование инновационных материалов и стандартизация монтажа делают ККС неотъемлемым элементом устойчивой инфраструктуры XXI века.
