Классификация и маркировка канализационных люков и дождеприемников

Колодезные люки служат для надежного перекрытия смотровых и санитарных колодцев, предотвращения попадания посторонних предметов и несанкционированного доступа. Такие элементы благоустройства обеспечивают безопасность движения транспортных средств и пешеходов: люк открывают только при проведении необходимых работ, во всех остальных случаях – плотно закрывают. Каждый люк имеет маркировку, указывающую назначение, класс нагрузки и сторонние параметры. Так, на крышке по ГОСТ 3634-2019 наносятся обозначение изделия, логотип или товарный знак завода-изготовителя и год выпуска, а также условное обозначение сети (водоснабжение, канализация и т. д.). Маркировка на внутренней стороне обычно включает месяц и год изготовления. Эти требования установлены в актуальных стандартах на люки и дождеприемники.

Классификация по нагрузочной способности

Люки классифицируют по допустимому статическому давлению (классу нагрузки). Согласно ГОСТ 3634-2019, существуют следующие основные классы (указано обозначение и максимальная нагрузка):

• Л (А15) – легкие люки для пешеходных зон (до 1,5 тонн).
• С (В125) – средние люки для дворов и парковок (до 12,5 тонн).
• Т (С250) – тяжелые люки для дорог с умеренным движением (до 25 тонн).
• ТМ (D400) – магистральные люки для дорог и автомагистралей (до 40 тонн).
• СТ (Е600) – сверхтяжелые люки для особо высоких нагрузок (до 60 тонн).
• СТУ (F900) – сверхтяжелые усиленные люки (до 90 тонн).

Легкие люки (класс A15)

Легкие люки (класс A15) выдерживают нагрузку до 1,5 т и предназначены для пешеходных зон. Средние (B125) – до 12,5 т, используются во дворах и на паркингах.

Тяжелые люки (класс C250)

Тяжелые люки класса C250 выдерживают до 25 т и ставятся на городских дорогах. Класс D400 (ТМ) – до 40 т (магистральные магистрали), E600 (СТ) – до 60 т (аэродромы, трассы), F900 (СТУ) – до 90 т (фундаментальные промышленные объекты).

Маркировка по назначению (буквенные обозначения)

Первая часть маркировки на крышке указывает принадлежность к определенной инженерной сети. К часто встречающимся буквам относятся:

• К – канализация (бытовая и хозяйственно-фекальная).
• Д – дождевой сток (ливневая канализация).
• В – водопровод (городской водовод).
• ТС – тепловые сети (теплотрассы).
• ПГ – пожарный гидрант.
• МГ – магистральный газопровод.
• ГС – газовая сеть.
• ГТС – городская телефонная сеть.
• ГК – городская канализация (иногда вместо простого «К»).

Другие обозначения («ГВ» – городские сети водоснабжения, «ВК» – кабельные сети и т. д.) встречаются реже. Каждый знак на крышке помогает службам понять, какие коммуникации находятся под люком, и проводить работы по нужному объекту. ГОСТ также требует наносить на крышку товарный знак и другие реквизиты производителя.

Цифровые индексы в маркировке

После буквенных обозначений часто идут цифры, указывающие конструктивные особенности крышки. Например:

• 1 – исполнение общего назначения (без дополнительных устройств),
• 2 – наличие запорного замкового устройства,
• 7 – крышка с шарниром (петлей),
• 8 – квадратная форма крышки.

Также после точки указывают размер люка в сантиметрах (например, «60» означает диаметр 60 см). Эти цифры не меняют класса нагрузки, но отражают конструктивный вариант люка и диаметр проема.

Материалы и конструкция

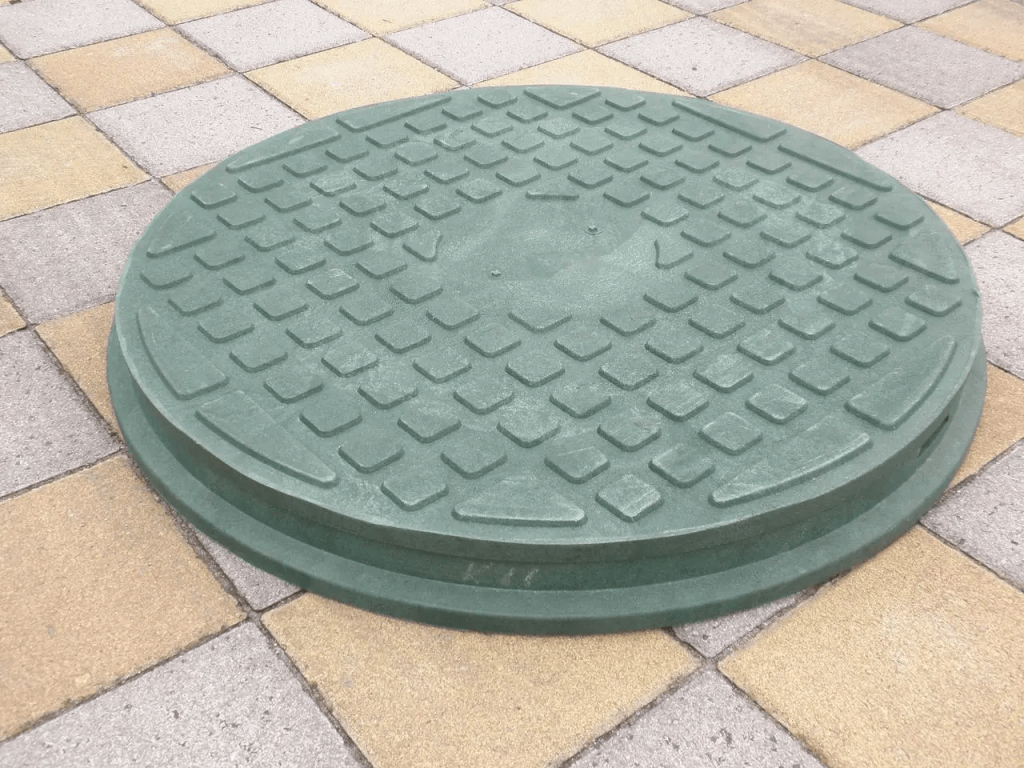

Традиционно смотровые люки изготавливают из высокопрочного чугуна за счет его прочности и стойкости к коррозии. Чугунные люки долговечны, но тяжелые и иногда вынимаются воры для сдачи в металлолом. В качестве альтернативы применяют полимерно-песчаные (полимербетонные) и композитные люки. Они гораздо легче и не представляют ценности для металлоприемщиков, однако в климатических условиях с высокой нагрузкой и температурой могут деформироваться. Полимерные и композитные люки подходят для пешеходных зон и небольших площадок (например, парковые и придомовые территории), где не требуется очень высокая грузоподъемность. Для интенсивных транспортных потоков по-прежнему используются чугунные люки. Иногда применяют железобетонные или пластмассовые решетки-дождеприемники в лотках ливневой канализации – это отдельный вид изделий для отвода поверхностных вод.

Классификация дождеприемников

Дождеприемники (решетки ливневых колодцев) также делятся по классам нагрузки аналогично люкам. По ГОСТ 3634-2019 приняты следующие типы и номинальные нагрузки (1 кН ≈ 0,1 т):

• Д (A15) – малый дождеприемник, 15 кН (1,5 т).
• ДБ1, ДБ2 (B125) – большой прямоугольный, 125 кН (12,5 т).
• ДМ1, ДМ2 (C250) – магистральный (тротуарный), 250 кН (25 т).
• ДУ1, ДУ2 (D400) – усиленный (двухрешетчатый), 400 кН (40 т).
• ДС1, ДС2 (E600) – сверхтяжелый, 600 кН (60 т).

Такие решетки устанавливают в зависимости от местоположения: малые – на тротуарах и в зеленых зонах, большие – у обочин автодорог и парковок, магистральные – на проезжей части города, усиленные и сверхтяжелые – на магистралях, аэродромах и объектах с повышенными нагрузками.

Нормативы и стандарты

Все перечисленные требования и обозначения регламентируются ГОСТами. Основной документ – ГОСТ 3634-2019 «Люки смотровых колодцев и дождеприемники ливневых колодцев». Он определяет виды люков, конструкцию, материалы, допустимые нагрузки и правила маркировки. Ранее действовал ГОСТ 3634-99 (взамен ГОСТ 3634-89), однако сейчас все требования приведены к актуальному изданию 2019 года. Для крышек телефонных колодцев (канализации связи) применяется ГОСТ 8591-76 (люки для кабельных колодцев телефонной сети). Соблюдение этих стандартов обеспечивает безопасность эксплуатации инженерных сетей, простоту обслуживания и взаимозаменяемость изделий разных производителей.
