Балки фундаментные железобетонные. Серии, характеристики и применение

Железобетонные фундаментные балки – это прочные конструкции таврового (T‑образного) сечения, предназначенные для передачи нагрузок от несущих стен на опорный фундамент. Такие балки широко применяются в промышленном, гражданском и частном строительстве. Они укладываются при устройстве столбчатых или свайных фундаментов под наружные и внутренние стены, связывая опорные стены с несущей конструкцией здания. Благодаря этому фундаментные балки позволяют избежать заложения дорогого ленточного фундамента при достаточно высокой несущей способности.

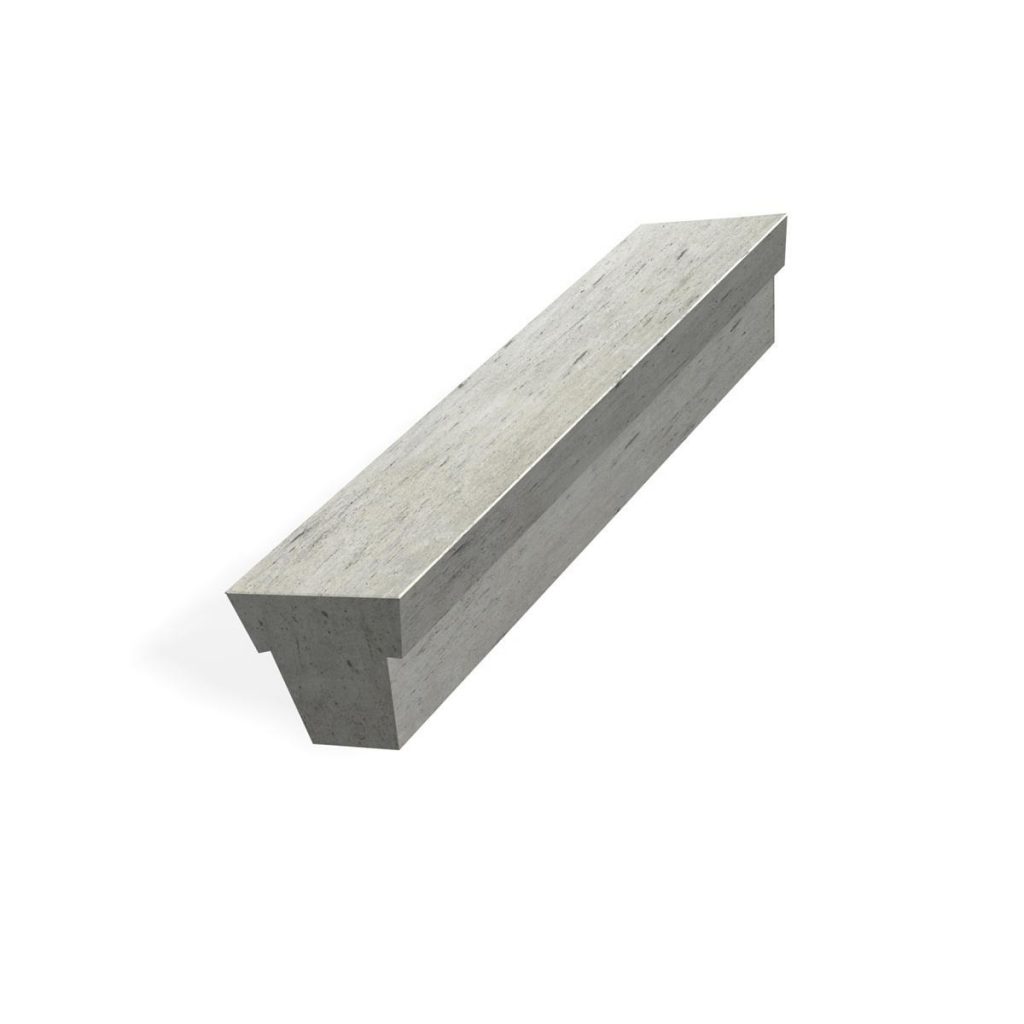

На фото — готовые железобетонные фундаментные балки таврового сечения, произведённые на заводе. Их широкая верхняя полка служит опорой для стен, а сужающееся основание (трапеция) упирается в фундамент. Бетон таких изделий маркируется по прочности, морозостойкости и водонепроницаемости в соответствии с ГОСТ (например, F100–F200, W2–W4). Фундаментные балки передают нагрузку от сплошных стен (кирпичных, блочных, панельных) на колонны или монолитный ростверк, а также служат барьером против грунтовой влаги.

Фундаментные балки изготавливаются из тяжёлого бетона (обычно классов B15–B30) и армируются пространственными каркасами из арматуры классов A‑I и A‑III по ГОСТ. Качество продукции соответствует нормативам: например, серия балок по ГОСТ 28737‑2016 предназначена для промышленных и сельскохозяйственных зданий. При монтаже на балки укладывают гидроизоляцию, а пространство под ними заполняют утепляющим материалом, чтобы предотвратить проникновение влаги и холода в здание.

Серии фундаментных балок

Преимущественно заводские фундаментные балки выпускаются по сериям типовых проектов, различающимся по назначению и конструктивным параметрам. Основные серии в нашем ассортименте:

• Серия 1.015.1-1.95, вып. 3 – балки для промышленных и сельскохозяйственных зданий. Предназначены для опирания наружных и внутренних стен капитальных зданий повышенной нагрузки. Марки серии содержат обозначения вида xБФ, где цифра x (1,2,3,4) – тип опалубки/конструкции балки (различается шириной полки: 3БФ – 400 мм, 4БФ – 520 мм). Эти балки рассчитаны на большие пролёты и нагрузки, из тяжёлого бетона класса не ниже B15.
• Серия 1.115.1-1 – балки для жилых и гражданских зданий. Предназначены для передачи нагрузки от лёгких панельных, крупноблочных и кирпичных стен (I климатический район). Балки данной серии имеют стандартное сечение 550×450 мм (ширина×высота) и маркируются как БФ…Т. Конструкция рассчитана на несущую способность, соответствующую нагрузкам «Жилые дома».
• Серия 1.415-1, вып. 1 – фундаментные балки для стен производственных зданий с шагом колонн 6 м. Балки этой серии (марки ФБ6-…) рассчитаны на самонесущие наружные стены из кирпича, блоков или панелей различной толщины. Пролет балок равен 6 м, сечения подобраны под большие индустриальные нагрузки. Например, балка ФБ6-15 рассчитана на стены толщиной 400–450 мм и грузоподъёмностью свыше 1,3 т (см. табл.).

Каждая серия имеет свои типовые габариты и состав арматуры, но все изделия производятся с соблюдением действующих строительных норм и ГОСТ.

Маркировка и характеристики

Маркировка фундаментных балок содержит важную информацию о геометрии и прочности изделия. Примеры расшифровки обозначений:

• 4БФ60-4 – фундаментная балка серии 1.015.1-1.95 (тип 4БФ). Здесь «4» – номер типа опалубки (ширина полки 520 мм), «БФ» – балка фундаментная, «60» – длина 6,0 м (60 дм), «4» – порядковый номер по несущей способности. Балка 4БФ60-4 имеет наружные размеры 5950×520×300 мм и массу 1,50 т.
• БФ24.5.4-1T – балка серии 1.115.1-1 (для жилых зданий). Первая часть «БФ24.5.4» указывает суммарную длину (2,38 м), ширину 550 мм, высоту 450 мм, а цифра «1» – индекс несущей способности. Эта балка имеет размеры 2380×550×450 мм, масса ≈1,10 т. Буква «T» в конце означает тяжёлый бетон.
• ФБ6-15 – балка серии 1.415-1 для пролетов 6 м. Обозначение «ФБ» – фундаментная балка, «6» – номинальный пролет 6 м, «15» – порядковый номер конструкции. Балка ФБ6-15 изготовлена из бетона B22.5, её размеры 4300×400×450 мм, масса ≈1,30 т.

Типичные размеры и материалы балок: длина — от 2,35 м до 6,0 м (как правило, кратные 50 см), ширина полки — 0,26–0,52 м, высота сечения — 0,30–0,45 м. Бетон применяют тяжёлый, марки В15–В30 (по морозостойкости F100–F200, водонепроницаемости W2–W4). Армирование выполняется стержневой арматурой класса A‑III и проволокой класса A‑I (ГОСТ). Сопротивление бетона на сжатие обычно не ниже B15–B25, отпускная прочность зимой — 90–100% проектной.

Производство и доставка

Фундаментные балки производятся на специализированных заводах ЖБИ из высокопрочных материалов. Наша компания «Бастион» имеет собственное производство ЖБИ в Колпино, Решетниково и Вартемягах (Санкт-Петербург) с полным циклом работ. Собственный автопарк и подразделение логистики позволяют доставлять крупногабаритные балки по Санкт-Петербургу и всему Северо-Западу России точно в срок, включая разгрузку техникой и необходимые строительные работы. Изделия поставляются с сертификатами качества и паспортами, подтверждающими соответствие ГОСТ и проектным требованиям.

Основные преимущества наших балок:

• Изготовление по актуальным сериям (1.015.1-1.95, 1.115.1-1, 1.415-1) с высоким качеством бетона и армирования.
• Точная маркировка и документация: на изделиях указаны все параметры (габариты, марка бетона, класс арматуры).
• Широкий ассортимент типоразмеров и узловых решений (в том числе с монтажными петлями и усилениями), подходящих для различного строительства.
• Собственная доставка и монтаж: мы обеспечиваем доставку по СПб и регионам, предусмотрены услуги по подъёму и монтажу балок на стройплощадке.

Таким образом, ЖБИ-балки фундаментные серии 1.015, 1.115 и 1.415 обеспечивают прочную и быструю закладку опорных конструкций в фундамент зданий разного назначения, отвечая всем строительным нормам и стандартам качества.
